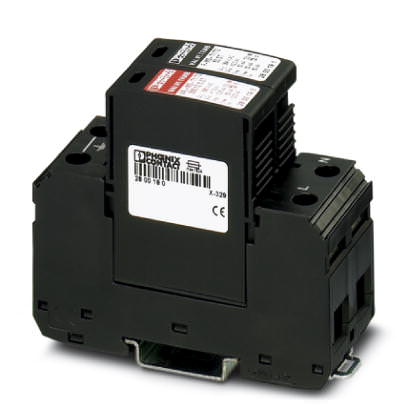

Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 - VAL-MS-T1/T2 335/12.5/1+1 - 2800187

Разрядник для защиты от грозовых перенапряжений, тип 1 Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 - VAL-MS-T1/T2 335/12.5/1+1 - 2800187 (118360)

Поставляем Разрядник для защиты от грозовых перенапряжений, тип 1 Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 - VAL-MS-T1/T2 335/12.5/1+1 - 2800187 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118360

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от грозовых перенапряжений, тип 1

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Промежуточное реле 5НО,230В 50/60Гц, винт. зажим, CAD50M7 Schneider Electric

Пускатель магнитный 9А = 24В 1НЗ LP4K LP4K0901BW3 Schneider Electric

Смотреть ещё

Описание

Описание Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 - VAL-MS-T1/T2 335/12.5/1+1 - 2800187

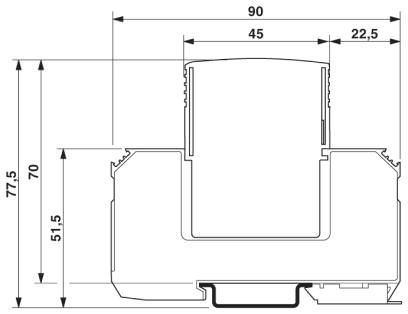

Размеры

Высота	90 мм
Ширина	35,6 мм
Глубина	77,5 мм
Единица шага	2 TE

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C

Общие сведения

Система энергоснабжения IEC	TT
	TN-C
	TN-S
Материал корпуса	PBT/PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	DIN EN 60664-1
	EN 61643-11
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	2
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Световой
Направление действие	1L-N N-PE

Защитная цепь

Класс испытания согл. МЭК	I / II
	T1 / T2
Тип EN	T1 / T2
Номинальное напряжение U_N	240 В AC (230 - 240 В перемен. тока)
Макс. напряжение при длит. нагрузке U_C	335 В AC
Макс. напряжение при длительной нагрузке U_C (L-N)	335 В AC
Макс. напряжение при длительной нагрузке U_C (N-PE)	264 В AC
U_T (стойкость к TOV)	415 В AC (5 с / L-N)
	1200 В AC (200 мс / N-PE)
Номинальная частота f_N	50 Гц (60 Гц)
Номинальный ток I_L	80 А (при последовательном соединении, 16 мм?)
Ток защитного проводника I_PE	? 5 мкA (на 1 фазу)
Потребляемая мощность в режиме ожидания П_К	? 268 mVA
Импульсный ток утечки I_max (8/20) мкс, максимальный (L-N)	50 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (N-PE)	50 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (L-N)	12,5 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (N-PE)	50 кA
Ток разряда молнии (10/350) µs, заряд	25 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	625 кДж/?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	50 кA (N-PE)
Ток разряда молнии (10/350) µs, заряд	6,25 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	39 кДж/?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	13 кA (L-N)
Ток разряда молнии (10/350) µs, заряд	12,5 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	160 кДж/?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	25 кA
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс (N-PE)	? 1,7 кВ
Уровень защиты U_p (L-N)	? 1,2 кВ
	? 1,6 кВ (30 kA - 8/20µs)
Уровень защиты U_P (L-PE)	? 2 кВ
Уровень защиты U_P (N-PE)	? 1,7 кВ
Остаточное напряжение (L-N)	? 1,1 кВ (При 10 кА)
	? 1 кВ (При 5 кА)
	? 0,9 кВ (При 3 кА)
	? 1,2 кВ
Остаточное напряжение (L-PE)	? 1,5 кВ (При 10 кА)
	? 1,2 кВ (При 5 кА)
	? 1,1 кВ (При 3 кА)
	? 2 кВ
Остаточное напряжение (N-PE)	? 0,5 кВ (При 10 кА)
	? 0,5 кВ (При 5 кА)
	? 0,4 кВ (При 3 кА)
	? 0,6 кВ
Время срабатывания (L-N)	? 25 нс
Время срабатывания (L-PE)	? 100 нс
Время срабатывания (N-PE)	? 100 нс
Номинал предохранителя, макс. при ответвлении	160 А (gL / gG)
Номинал предохранителя, макс. при проходном подключении	80 А (gL/gG / с 16 мм?)
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	25 кA
Способность к гашению токов последействия If (N-PE)	100 А (264 В перемен. тока)

Подключение цепи защиты

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Способ подключения	Клеммный модуль с двойным подключением
Резьба винтов	M5
Момент затяжки	4,5 Нм
Длина снятия изоляции	16 мм
Сечение гибкого проводника мин.	1,5 мм?
Сечение гибкого проводника макс.	25 мм?
Сечение жесткого проводника мин.	1,5 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение провода AWG/kcmil, мин.	15
Сечение провода AWG/kcmil, макс.	2
