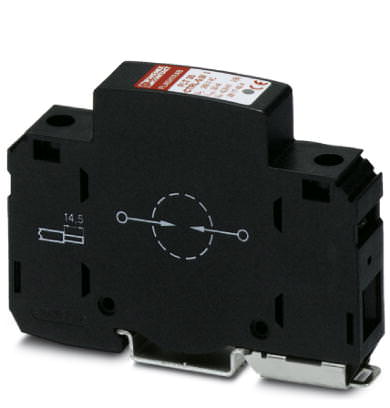

Разрядник для защиты от грозовых перенапряжений, тип 1 Молниезащитный разрядник, тип 1 - FLT 35 CTRL-0.9 - 2817411 (118380)

Поставляем Разрядник для защиты от грозовых перенапряжений, тип 1 Молниезащитный разрядник, тип 1 - FLT 35 CTRL-0.9 - 2817411 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118380

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от грозовых перенапряжений, тип 1

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Молниезащитный разрядник, тип 1 - FLT 35 CTRL-0.9 - 2817411

Размеры

Высота	89,8 мм
Ширина	17,7 мм
Глубина	65,5 мм
Единица шага	1 TE

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	? 95 %

Общие сведения

Материал корпуса	PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, неразъемный
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Направление действие	1L-N/PE

Защитная цепь

Класс испытания согл. МЭК	I
	T1
Тип EN	T1
Номинальное напряжение U_N	230 В AC
Макс. напряжение при длит. нагрузке U_C	260 В AC
Макс. напряжение при длительной нагрузке U_C (L-N)	260 В AC
Макс. напряжение при длительной нагрузке U_C (L-PEN)	260 В AC
Номинальная частота f_N	50 Гц
	60 Гц
Ток защитного проводника I_PE	? 0,5 мА
Эффективный рабочий ток I_C при U_N	? 0,5 мА
Номинальный импульсный ток утечки I_n (8/20) мкс	35 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (L-N)	35 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PEN)	35 кA
Ток разряда молнии (10/350) µs, заряд	17,5 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	305 кДж/?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	35 кA
100% Напряжение срабатывания при ударе молнии (1,2/50)мкс	? 0,9 кВ
Уровень защиты U_p	? 0,9 кВ
Уровень защиты U_p (L-N)	? 0,9 кВ
Уровень защиты U_p (L-PEN)	? 0,9 кВ
Время срабатывания	? 100 нс
Время срабатывания (L-N)	? 100 нс
Время срабатывания (L-PEN)	? 100 нс
Номинал предохранителя, макс. при ответвлении	125 А (gL)
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	25 кA
Ток короткого замыкания, самогасящийся	3 кA (260 V)
Способность к гашению токов последействия If (L-N)	3 кA
Способность к гашению токов последействия If (L-PEN)	3 кA

Подключение цепи защиты

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Способ подключения	Клеммный модуль с двойным подключением
Резьба винтов	M5
Момент затяжки	4,5 Нм
Длина снятия изоляции	14,5 мм
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	25 мм?
Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	2

Стандарты и предписания

Стандарты / нормативные документы	МЭК 61643-1 1998
	E DIN VDE 0675 T.6 1989
	E DIN VDE 0675-6/A1 1996
	E DIN VDE 0675-6/A2 1996
	МЭК 61312-1 1995
