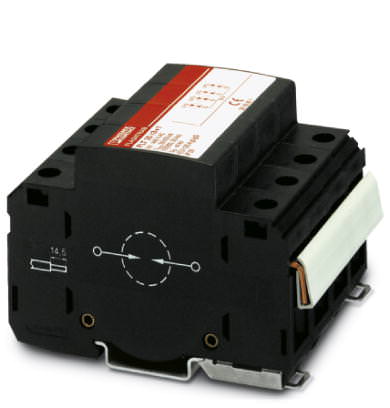

Разрядник для защиты от грозовых перенапряжений, тип 1 Молниезащитный разрядник, тип 1 - FLT 35/3+1 CTRL-0.9/I - 2856317 (118387)

Поставляем Разрядник для защиты от грозовых перенапряжений, тип 1 Молниезащитный разрядник, тип 1 - FLT 35/3+1 CTRL-0.9/I - 2856317 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118387

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от грозовых перенапряжений, тип 1

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Молниезащитный разрядник, тип 1 - FLT 35/3+1 CTRL-0.9/I - 2856317

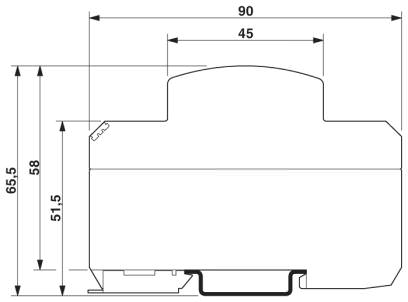

Размеры

Высота	94 мм
Ширина	70,8 мм
Глубина	65,5 мм
Единица шага	4 TE

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	? 95 %

Общие сведения

Материал корпуса	PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	VDE 0110-1
	IEC 60664-1
	VDE 0675-6
	МЭК 61643-1
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, неразъемный
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Световой
Направление действие	3L-N N-PE

Защитная цепь

Класс испытания согл. МЭК	I
	T1
Тип EN	T1
Номинальное напряжение U_N	230 В AC (230/400 ... 240/415 В перемен. тока)
	400 В AC
Макс. напряжение при длит. нагрузке U_C	260 В
Макс. напряжение при длительной нагрузке U_C (L-N)	260 В AC
Макс. напряжение при длительной нагрузке U_C (N-PE)	260 В AC
Номинальная частота f_N	50 Гц
	60 Гц
Ток защитного проводника I_PE	? 20 мкA
Эффективный рабочий ток I_C при U_N	? 7,5 мА (3x L-N)
Номинальный импульсный ток утечки I_n (8/20) мкс
Номинальный импульсный разрядный ток I_n (8/20) мкс (L-N)	100 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PE)	50 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (N-PE)	50 кA
Ток разряда молнии (10/350) µs, заряд	25 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	625 кДж/?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	50 кA
Уровень защиты U_p (L-N)	? 0,9 кВ
Уровень защиты U_P (N-PE)	? 1,5 кВ
Время срабатывания
Время срабатывания (L-N)	? 100 нс
Время срабатывания (N-PE)	? 100 нс
Номинал предохранителя, макс. при ответвлении	125 А (gL)
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	25 кA
Ток короткого замыкания, самогасящийся	3 кA (260 В / L-N)
	500 А (260 В / N-PE)
Способность к гашению токов последействия If (L-N)	3 кA
Способность к гашению токов последействия If (N-PE)	500 А

Подключение цепи защиты

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Способ подключения	Клеммный модуль с двойным подключением
Резьба винтов	M5
Момент затяжки	4,5 Нм
Длина снятия изоляции	14,5 мм
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	25 мм?
Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	2
