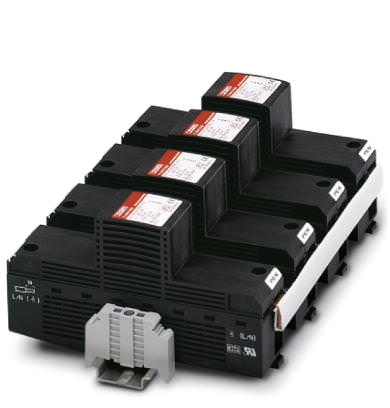

Разрядник для защиты от грозовых перенапряжений, тип 1 Молниезащитный разрядник, тип 1 - SYS-SET/3+1/T1/690 - 2800142 (118397)

Поставляем Разрядник для защиты от грозовых перенапряжений, тип 1 Молниезащитный разрядник, тип 1 - SYS-SET/3+1/T1/690 - 2800142 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118397

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от грозовых перенапряжений, тип 1

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Комплект прокладок G030001 KIT RICAMBIO COMPLETO X ATT 8003

Endress+Hauser 5P3B1F-AAIBAAAFAAAD3K2BA2

Смотреть ещё

Описание

Описание Молниезащитный разрядник, тип 1 - SYS-SET/3+1/T1/690 - 2800142

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C

Общие сведения

Система энергоснабжения IEC	IT
Материал корпуса	PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	EN 60664-1
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Установка на монтажную рейку
Полюсов	4
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Направление действие	3L-PE

Защитная цепь

Класс испытания согл. МЭК	T1
Тип EN	T1
Номинальное напряжение U_N	690 В AC (3/PE-IT)
Макс. напряжение при длит. нагрузке U_C	750 В AC
Макс. напряжение при длительной нагрузке U_C(L- PE)	750 В AC
Номинальная частота f_N	50 Гц (60 Гц)
Ток защитного проводника I_PE	? 0,1 мА
Номинальный импульсный ток утечки I_n (8/20) мкс	50 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PE)	50 кA
Ток разряда молнии (10/350) µs, заряд	25 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	625 кДж/?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	50 кA (1-полюсный)
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс	? 5 кВ
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс (L-PE)	? 5 кВ
Уровень защиты U_p	? 5 кВ
Уровень защиты U_P (L-PE)	? 5 кВ
Время срабатывания	? 100 нс
Время срабатывания (L-PE)	? 100 нс
Номинал предохранителя, макс. при ответвлении	500 А (NH-gL)
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	25 кA
Способность к гашению токов последействия If	25 кA

Подключение цепи защиты

Тип подключения	Винтовые клеммы
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Способ подключения	Клеммный модуль с двойным подключением
Резьба винтов	M6
Момент затяжки	8 Нм
Длина снятия изоляции	19 мм
Сечение гибкого проводника мин.	16 мм?
Сечение гибкого проводника макс.	35 мм?
Сечение жесткого проводника мин.	10 мм?
Сечение жесткого проводника макс.	50 мм?
Сечение провода AWG/kcmil, мин.	6
Сечение провода AWG/kcmil, макс.	1
