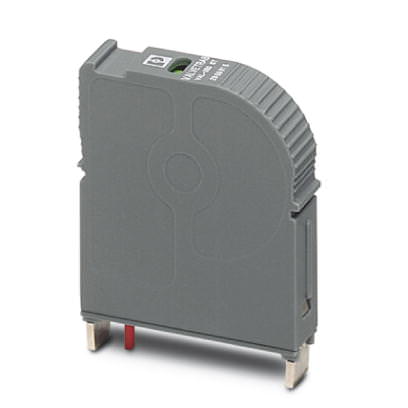

Разрядник для защиты от импульсных перенапряжений, тип 2 Штекерный модуль для защиты от перенапряжений, тип 2 - VAL-CP-175-ST - 2859628 (118438)

Поставляем Разрядник для защиты от импульсных перенапряжений, тип 2 Штекерный модуль для защиты от перенапряжений, тип 2 - VAL-CP-175-ST - 2859628 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118438

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от импульсных перенапряжений, тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Пускатель магнитный 9А катушка управления 230В АС 1НО+1НЗ LC1D LC1D09M7 Schneider Electric

Смотреть ещё

Описание

Описание Штекерный модуль для защиты от перенапряжений, тип 2 - VAL-CP-175-ST - 2859628

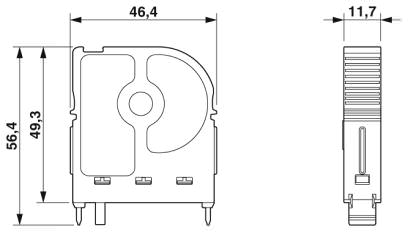

Размеры

Высота	46,4 мм
Ширина	11,7 мм
Глубина	56,4 мм

Окружающие условия

Класс защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	? 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Удары (при эксплуатации)	30г (half sinus / 11 ms / 3x ±X, ±Y, ±Z)
Вибрация (при эксплуатации)	5г (10 - 500 Гц / 2,5 ч / X, Y, Z)

Общие сведения

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012
Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Дизайн SPD	Ограничивающий напряжение тип
Защитная цепь	L-PEN
	L-N
Тип монтажа	На основной элемент
Цвет	серый/синий
Материал корпуса	PBT-FR
Степень загрязнения	2
Класс воспламеняемости согласно UL 94	V-0
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	1
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Световой

Защитная цепь

Номинальное напряжение U_N	120 В AC (TN)
	120 В AC (TT)
Номинальная частота f_N	50 Гц (60 Гц)
Макс. напряжение при длит. нагрузке U_C	175 В AC
Номинальный импульсный ток утечки I_n (8/20) мкс	20 кA
Максимальный импульсный ток утечки I_max (8/20) мкс	40 кA
Стойкость к короткому замыканию I_SCCR	25 кA
Уровень защиты U_p	? 0,85 кВ
Остаточное напряжение U_res	? 0,85 кВ (при I_n)
	? 0,75 кВ (При 10 кА)
	? 0,65 кВ (При 5 кА)
	? 0,63 кВ (при 4 кА)
	? 0,57 кВ (при 2 кА)
Характеристика TOV при U_T	240 В AC (5 с / withstand mode (режим устойчивости))
	240 В AC (120 мин / safe failure mode (режим безопасного сбоя))
Время срабатывания t_A	? 25 нс
Номинал предохранителя, макс. при ответвлении	315 А AC (gG)

Параметры соединения

Тип подключения	Штекерная система VALVETRAB

Защитная цепь NEMA / UL

Класс UL	Type 4 SPD for Type 2 applications
Максимальное напряжение длительной нагрузки MCOV (L-L)	175 В AC
Защитная цепь	L-L
Система распределения энергии	1
Номинальная частота	50/60 Гц
Ограничитель номинального напряжения VPR (L-L)	0,7 кВ
Номинальный ток утечки I_n (L-L)	20 кA
