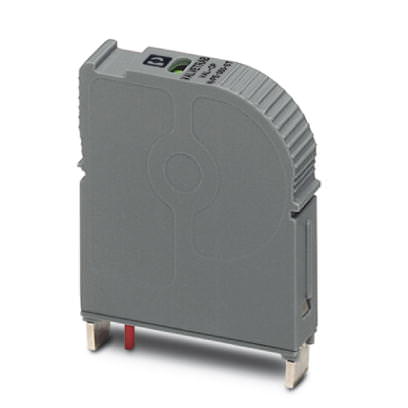

Разрядник для защиты от импульсных перенапряжений, тип 2 Штекерный модуль для защиты от перенапряжений, тип 2 - VAL-CP-N/PE-350-ST - 2859699 (118439)

Поставляем Разрядник для защиты от импульсных перенапряжений, тип 2 Штекерный модуль для защиты от перенапряжений, тип 2 - VAL-CP-N/PE-350-ST - 2859699 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118439

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от импульсных перенапряжений, тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Штекерный модуль для защиты от перенапряжений, тип 2 - VAL-CP-N/PE-350-ST - 2859699

Размеры

Высота	46,4 мм
Ширина	11,7 мм
Глубина	56,4 мм

Окружающие условия

Класс защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	? 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Удары (при эксплуатации)	30г (half sinus / 11 ms / 3x ±X, ±Y, ±Z)
Вибрация (при эксплуатации)	5г (10 - 500 Гц / 2,5 ч / X, Y, Z)

Общие сведения

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012
Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Дизайн SPD	Коммутирующий напряжение тип
Защитная цепь	N-PE
Тип монтажа	На основной элемент
Цвет	серый/синий
Материал корпуса	PBT-FR
Степень загрязнения	2
Класс воспламеняемости согласно UL 94	V-0
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	1
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Световой

Защитная цепь

Номинальное напряжение U_N	240 В AC (TN - only N-PE)
	240 В AC (TT - only N-PE)
Номинальная частота f_N	50 Гц (60 Гц)
Макс. напряжение при длительной нагрузке U_C (N-PE)	264 В AC
Ток защитного проводника I_PE	? 1 мкA
Номинальный импульсный разрядный ток I_n (8/20) мкс (N-PE)	20 кA
Максимальный импульсный ток утечки I_max (8/20) мкс (N-PE)	40 кA
Способность к гашению сопровождающего тока I_fi (N-PE)	100 А (264 В перемен. тока)
Уровень защиты U_p (N-PE)	? 1,5 кВ
Остаточное напряжение U_res (N-PE)	? 0,5 кВ (при I_n)
	? 0,5 кВ (При 10 кА)
	? 0,5 кВ (При 5 кА)
	? 0,5 кВ (при 4 кА)
	? 0,5 кВ (при 2 кА)
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс (N-PE)	? 1,5 кВ
Характеристика TOV при U_T (N-PE)	1200 В AC (200 мс / withstand mode (режим устойчивости))
Время срабатывания t_A (N-PE)	? 100 нс

Защитная цепь NEMA / UL

Класс UL	Type 4 SPD for Type 2 applications
Максимальное напряжение длительной нагрузки MCOV (N-G)	264 В AC
Защитная цепь	N-G
Система распределения энергии	1
Номинальная частота	50/60 Гц
Ограничитель номинального напряжения VPR (N-G)	1,2 кВ
Номинальный импульсный разрядный ток I_n(N-G)	20 кA
Сопровождающий ток (N-G)	200 А (264 В пер. тока)
