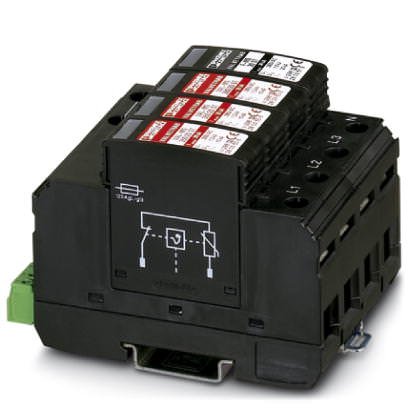

Разрядник для защиты от импульсных перенапряжений, тип 2 Устройство защиты от перенапряжений, тип 2 - VAL-MS 350/20/3+1-FM - 2803551 (118452)

Поставляем Разрядник для защиты от импульсных перенапряжений, тип 2 Устройство защиты от перенапряжений, тип 2 - VAL-MS 350/20/3+1-FM - 2803551 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118452

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от импульсных перенапряжений, тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений, тип 2 - VAL-MS 350/20/3+1-FM - 2803551

Размеры

Высота	99 мм
Ширина	71,2 мм
Глубина	65,5 мм
Единица шага	4 TE

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C

Общие сведения

Материал корпуса	PBT/PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	EN 60664-1
	EN 61643-11
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	4
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала
Направление действие	3L-N N-PE

Защитная цепь

Класс испытания согл. МЭК	II
Тип EN	T2
Номинальное напряжение U_N	230 В AC (400 В AC)
	400 В AC
	230 В AC
Макс. напряжение при длит. нагрузке U_C	350 В AC
Макс. напряжение при длительной нагрузке U_C (L-N)	350 В AC
Макс. напряжение при длительной нагрузке U_C (N-PE)	260 В AC
U_T (стойкость к TOV)	415 В AC (5 с / L-N)
	1200 В AC (200 мс / N-PE)
Номинальная частота f_N	50 Гц (60 Гц)
Ток защитного проводника I_PE	? 3 мкA
Потребляемая мощность в режиме ожидания П_К	? 360 mVA
Импульсный ток утечки I_max (8/20) мкс, максимальный	20 кA (на канал L-N)
Импульсный ток утечки I_max (8/20) мкс, максимальный (L-N)	60 кA (Все каналы)
	20 кA (на канал)
Импульсный ток утечки I_max (8/20) мкс, максимальный (N-PE)	30 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (L-N)	30 кA (Все каналы)
	10 кA (на канал)
Номинальный импульсный разрядный ток I_n (8/20) мкс (N-PE)	20 кA
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс (N-PE)	? 1,5 кВ
Уровень защиты U_p (L-N)	? 1,4 кВ
Уровень защиты U_P (N-PE)	? 1,5 кВ
Остаточное напряжение (L-N)	? 1,4 кВ
	? 1,2 кВ (При 5 кА)
	? 1,1 кВ (При 3 кА)
Остаточное напряжение (L-PE)	? 1,5 кВ
	? 1,3 кВ (При 5 кА)
	? 1,2 кВ (При 3 кА)
Остаточное напряжение (N-PE)	? 250 В
	? 150 В (При 5 кА)
	? 100 В (При 3 кА)
Время срабатывания (L-N)	? 25 нс
Время срабатывания (L-PE)	? 100 нс
Время срабатывания (N-PE)	? 100 нс
Номинал предохранителя, макс. при ответвлении	125 А (gL / gG)
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	25 кA
Способность к гашению токов последействия If (N-PE)	100 А

Подключение цепи защиты

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Резьба винтов	M5
Момент затяжки	4,5 Нм
Длина снятия изоляции	16 мм
Сечение гибкого проводника мин.	1,5 мм?
Сечение гибкого проводника макс.	25 мм?
Сечение жесткого проводника мин.	1,5 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение провода AWG/kcmil, мин.	15
Сечение провода AWG/kcmil, макс.	2

Контакт для дистанционной передачи сигнала

Наименование, подключение	Контакт для дистанционной передачи сигнала неисправности
Функция переключения	Переключающий контакт, 1-полюсн.
Тип подключения	Винтовые зажимы
Резьба винтов	M2
Момент затяжки	0,25 Нм
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	28
Сечение провода AWG/kcmil, макс.	16
Рабочее напряжение, максимальное U_max переменного тока	250 В AC
Максимальный рабочий ток I_макс.	0,75 А AC (250 В AC)
	3 А (125 В перемен. тока)
	2 А (30 В постоян. тока)
