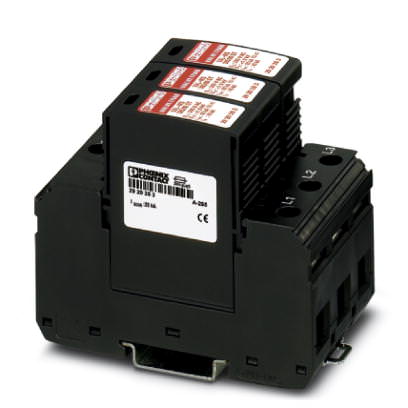

Разрядник для защиты от импульсных перенапряжений, тип 2 Устройство защиты от перенапряжений, тип 2 - VAL-MS 385/80/3+0 - 2921093 (118521)

Поставляем Разрядник для защиты от импульсных перенапряжений, тип 2 Устройство защиты от перенапряжений, тип 2 - VAL-MS 385/80/3+0 - 2921093 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118521

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от импульсных перенапряжений, тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Детектор горючих газов Honeywell SPXCDALMTXF Sensepoint XCD

Контакты дополнительные к LC1-D фронтальные 2НО+2НЗ с опережением LADC22 Schneider Electric

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений, тип 2 - VAL-MS 385/80/3+0 - 2921093

Размеры

Высота	90 мм
Ширина	53,4 мм
Глубина	77,5 мм
Единица шага	3 TE

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C

Общие сведения

Система энергоснабжения IEC	TN-C
Материал корпуса	PBT/PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	EN 60664-1
	EN 61643-11
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	3
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Световой
Направление действие	3L-PEN

Защитная цепь

Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Номинальное напряжение U_N	240 В AC (230/400 ... 240/415 В перемен. тока)
Макс. напряжение при длит. нагрузке U_C	385 В AC
Макс. напряжение при длительной нагрузке U_C (L-PEN)	385 В AC
U_T (стойкость к TOV)	480 В AC (5 с / L-N)
Номинальная частота f_N	50 Гц (60 Гц)
Номинальный ток I_L	80 А (при последовательном соединении, 16 мм?)
Ток защитного проводника I_PE	? 600 мкA (на 1 фазу)
Потребляемая мощность в режиме ожидания П_К	? 231 mVA (на 1 фазу)
Импульсный ток утечки I_max (8/20) мкс, максимальный (L-PEN)	200 кA (Все каналы)
	80 кA (на канал)
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PEN)	120 кA (Все каналы)
	40 кA (на канал)
Ток разряда молнии (10/350) µs, заряд	1,25 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	2 кДж/?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	3 кA (1-полюсн.)
Ток разряда молнии (10/350) µs, заряд	3,75 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	14 кДж/?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	8 кA (3-полюсный)
Уровень защиты U_p	? 2 кВ
Уровень защиты U_p (L-PEN)	? 2 кВ
Остаточное напряжение	? 2 кВ
Остаточное напряжение (L-PEN)	? 1,3 кВ
	? 1,2 кВ (При 5 кА)
	? 1,15 кВ (При 3 кА)
	? 2 кВ
Время срабатывания	? 25 нс
Время срабатывания (L-PEN)	? 25 нс
Номинал предохранителя, макс. при ответвлении	250 А (gL / gG)
Номинал предохранителя, макс. при проходном подключении	80 А (gL/gG / с 16 мм?)
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	25 кA

Подключение цепи защиты

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Способ подключения	Клеммный модуль с двойным подключением
Резьба винтов	M5
Момент затяжки	4,5 Нм
Длина снятия изоляции	16 мм
Сечение гибкого проводника мин.	1,5 мм?
Сечение гибкого проводника макс.	25 мм?
Сечение жесткого проводника мин.	1,5 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение провода AWG/kcmil, мин.	15
Сечение провода AWG/kcmil, макс.	2
