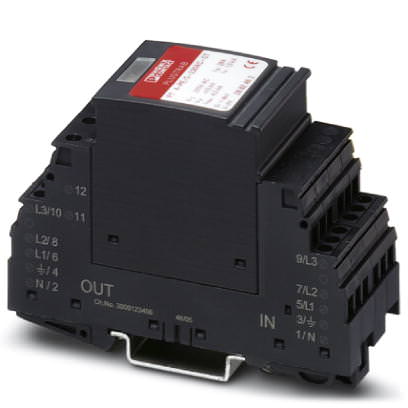

Устройство защиты приборов, тип 3 Устройство защиты от перенапряжений, тип 3 - PT 4-PE/S-230AC/FM - 2882459 (118560)

Поставляем Устройство защиты приборов, тип 3 Устройство защиты от перенапряжений, тип 3 - PT 4-PE/S-230AC/FM - 2882459 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118560

Производитель

Phoenix Contact

Категория

Список устройств защиты приборов, тип 3

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Пускатель магнитный 9А катушка управления 230В АС 1НО+1НЗ LC1D LC1D09M7 Schneider Electric

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений, тип 3 - PT 4-PE/S-230AC/FM - 2882459

Размеры

Высота	90 мм
Ширина	35,4 мм
Глубина	65,5 мм
Единица шага	2 TE
Комбинированный модуль, высота	90 мм
Ширина комбинированного модуля	35,4 мм
Комбинированный модуль, глубина	65,5 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C

Общие сведения

Материал корпуса	PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
	МЭК 61643-1
	DIN EN 61643-11
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Тип монтажа	Монтажная рейка: 35 мм
Полюсов	4
Направление действие	3L-N N-PE

Защитная цепь

Класс испытания согл. МЭК	III
	T3
Тип EN	T3
Номинальное напряжение U_N	230 В AC (макс. 240/415 В AC)
	400 В AC (L-L)
Расчетное напряжение разрядника U_C	335 В AC (255 В перем. тока/ N-PE)

Расчетное напряжение разрядника U_C (L-N)	335 В AC
Расчетное напряжение разрядника U_C (N-PE)	255 В AC
Номинальная частота f_N	50 Гц
	60 Гц
Номинальный ток I_N	26 А (30 °C)
Ток защитного проводника I_PE	? 2,5 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс	1,5 кA (на канал)
Номинальный импульсный разрядный ток I_n (8/20) мкс (L-N)	1,5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PE)	1,5 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (N-PE)	1,5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный	10 кA (N-PE)
Импульсный ток утечки I_max (8/20) мкс, максимальный (L-N)	4,5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (L-PE)	4,5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (N-PE)	10 кA
Комбинированный импульс U_OC	4 кВ
Уровень защиты U_p (L-N)	? 1,2 кВ
Уровень защиты U_P (L-PE)	? 1,5 кВ
Уровень защиты U_p (N-PE)	? 1,5 кВ
Время срабатывания t_A (L-N)	? 25 нс
Время срабатывания t_A (L-PE)	? 100 нс
Время срабатывания t_A (N-PE)	? 100 нс
Номинал предохранителя, макс.	25 А (gL)
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	1,5 кA
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала

Характеристики клемм

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Резьба винтов	M3
Момент затяжки	0,8 Нм
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12

Контр.контакт

Наименование, подключение	Контакт для дистанционной передачи сигнала неисправности
Функция переключения	Размыкатель
Тип подключения	Винтовые зажимы
Резьба винтов	M3
Момент затяжки	0,8 Нм
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Рабочее напряжение, максимальное U_max переменного тока	250 В
Максимальный рабочий ток I_макс.	3 А AC
