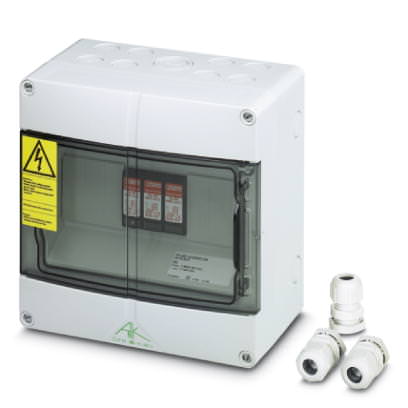

Изделие для фотогальваники Комплект устройств защиты от перенапряжений - PV-SET 4ST/1000DC/13A - 2800600 (118639)

Поставляем Изделие для фотогальваники Комплект устройств защиты от перенапряжений - PV-SET 4ST/1000DC/13A - 2800600 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118639

Производитель

Phoenix Contact

Категория

Список изделий для фотогальваники

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Комплект устройств защиты от перенапряжений - PV-SET 4ST/1000DC/13A - 2800600

Размеры

Высота	200 мм
Ширина	200 мм
Глубина	122 мм
Единица шага	9 TE

Окружающие условия

Степень защиты	IP65
Класс защиты	IP65
Условия окружающей среды	A, B
Температура окружающей среды (при эксплуатации)	-30 °C ... 50 °C
Высота	макс. 2000 м

Общие сведения

Материал корпуса	Поликарбонат, армированный стекловолокном
Материал крышки	поликарбонат, прозрачный
Материал соединителя	полиамид
Класс воспламеняемости согласно UL 94	V2 (Gehause / Deckel)
Цвет	светло-серый RAL 7035
Стандарты для воздушных путей и путей утечки	EN 50539-11
Степень защиты	II
Тип монтажа	AP / настенный монтаж
Исполнение	Монтажные корпуса
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала
Направление действие	(L+)-PE (L-)-PE (L+)-(L-)

Схема защиты PV со стороны постоянного напряжения (DC)

Напряжение без нагрузки U_OCSTC	830 В DC
Макс. напряжение при длительной нагрузке U_CPV	1000 В DC
Расчетная устойчивость к воздействию имп. напряжений U_imp	6 кВ
Расчетное импульсное напряжение U_i	1000 В
Ток короткого замыкания I_SCSTC	4x 8 A DC

Защитная цепь

Класс испытания согл. МЭК	PV T2
Ток защитного проводника I_PE	? 20 мкА пост. тока
	? 250 мкА перем. тока
Потребляемая мощность в режиме ожидания П_К	? 25 mVA
Сопротивление изоляции R_iso	> 5 Г? (при 500 В пост. тока)
Уровень защиты U_p (L+) - (L-)	? 3,7 кВ
Применяемый предохранитель, макс.	не требуется

Подключение цепи защиты

Резьбовой кабельный ввод	M20
Толщина	5 мм ... 13 мм
Резьбовой кабельный ввод	M25
Толщина	3x 5 мм ... 7 мм

Контакт для дистанционной передачи сигнала

Функция переключения	Переключающий контакт, 1-полюсн.
Тип подключения	MC 1,5/3
Резьба винтов	M2
Момент затяжки	0,25 Нм
	4 lb_f-in.
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	30
Сечение провода AWG/kcmil, макс.	16

Стандарты и предписания

Стандарты / нормативные документы	МЭК 61439-2 2011
	EN 61439-2 2011
	EN 50539-11 Защита от перенапряжений
