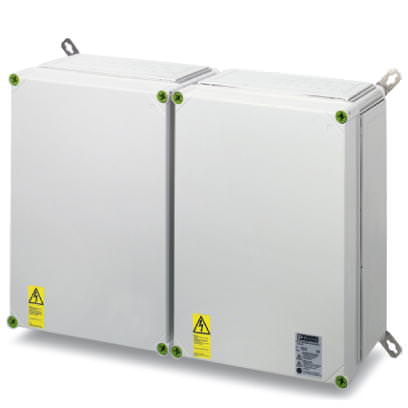

Изделие для фотогальваники Комплект устройств защиты от перенапряжений - PV-SET 8ST-F-VM-SPD-SD-SC - 2901339 (118642)

Поставляем Изделие для фотогальваники Комплект устройств защиты от перенапряжений - PV-SET 8ST-F-VM-SPD-SD-SC - 2901339 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118642

Производитель

Phoenix Contact

Категория

Список изделий для фотогальваники

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Комплект устройств защиты от перенапряжений - PV-SET 8ST-F-VM-SPD-SD-SC - 2901339

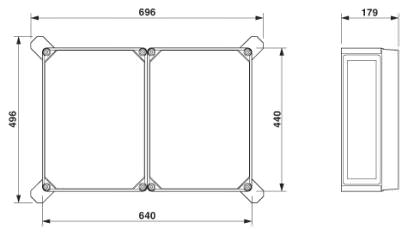

Размеры

Высота	440 мм
Ширина	640 мм
Глубина	179 мм

Окружающие условия

Степень защиты	IP65
Класс защиты	IP65
Ударная прочность	IK08
Условия окружающей среды	A, B
Температура окружающей среды (при эксплуатации)	-20 °C ... 45 °C

Общие сведения

Материал корпуса	Поликарбонат, армированный стекловолокном
Материал крышки	Поликарбонат, армированный стекловолокном
Класс воспламеняемости согласно UL 94	V-2
Цвет	черный
Степень защиты	II
Тип монтажа	Настенный монтаж
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Световой
Направление действие	(L+)-PE (L-)-PE (L+)-(L-)

Схема защиты PV со стороны постоянного напряжения (DC)

Макс. напряжение при длительной нагрузке U_CPV	1000 В DC
Расчетная устойчивость к воздействию имп. напряжений U_imp	8 кВ
Расчетное импульсное напряжение U_i	1000 В DC
Стойкость к короткому замыканию I_SCPV	10,6 A DC (на каждую цепочку)
Ток короткого замыкания I_SCSTC	8,5 A DC

Защитная цепь

Класс испытания согл. МЭК	PV T1
	PV T2
Тип EN	T1 / T2
Номинальное напряжение U_N	830 В DC
Номинальный ток I_L	80 А
Ток защитного проводника I_PE	? 4 мкA (24 В)
	? 20 мкA (1000 В)
Потребляемая мощность в режиме ожидания П_К	? 25 мВт
Импульсный ток утечки I_max (8/20) мкс, максимальный	40 кA
Номинальный импульсный ток утечки I_n (8/20) мкс	15 кA
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	3 кA (на цепь)
Уровень защиты U_p (L+) - (L-)	? 3,5 кВ
Уровень защиты U_p (L+/L-) - PE	? 3,5 кВ
Остаточное напряжение (L+) - (L-)	? 2,6 кВ (при 2 кА)
	? 2,9 кВ (При 5 кА)
	? 3,2 кВ (При 10 кА)
	? 3,7 кВ (при 20 кА)
	? 4,1 кВ (при 30 кА)
	? 4,6 кВ (при 40 кА)
	? 3,5 кВ (при I_n)
Остаточное напряжение (L+/L-) - PE	? 2,9 кВ (При 5 кА)
	? 3,2 кВ (При 10 кА)
	? 3,5 кВ (при I_n)
	? 2,6 кВ (при 2 кА)
	? 3,7 кВ (при 20 кА)
	? 4,1 кВ (при 30 кА)
	? 4,6 кВ (при 40 кА)
Время срабатывания	? 25 нс (1000 В)

Подключение цепи защиты

Резьбовой кабельный ввод	2x M20
Толщина	5 мм ... 13 мм
Резьбовой кабельный ввод	2x M32
Толщина	18 мм ... 25 мм ((с переходником 12 - 20 мм))

Контакт для дистанционной передачи сигнала

Функция переключения	Переключающий контакт, 1-полюсн.
Тип подключения	MC 1,5/3
Резьба винтов	M2
Момент затяжки	0,25 Нм
	4 lb_f-in. (UL)
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	28
Сечение провода AWG/kcmil, макс.	16
Сечение проводника AWG	30 ... 14 (UL)
Рабочее напряжение, максимальное U_max переменного тока	250 В AC
Рабочее напряжение, максимальное U_max постоянного тока	30 В DC
Максимальный рабочий ток I_макс.	1,5 А AC (250 В AC)
	1,5 A DC (30 В постоян. тока)
