Датчик запорно-регулирующей арматуры Датчики давления: PG2454 PG-010-REB12-MFRKG/US/ /P (19385)
Поставляем Датчик запорно-регулирующей арматуры Датчики давления: PG2454 PG-010-REB12-MFRKG/US/ /P для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.
есть на складе
наши менеджеры Online
Внимание!
Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.
Наши отгрузки
- Описание
Описание Датчики давления: PG2454 PG-010-REB12-MFRKG/US/ /P
Характеристики

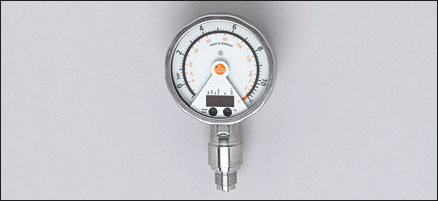

| Электронный датчик давления с аналоговым дисплеем | |
| Электрический разъём | |
| Аналоговый дисплей с поворотом от 0...350° | |
| разрешение 0,25% | |
| Указатель не отображается, когда устройство отключено | |
| Подключение к процессу: G ? | |
| 2 Выхода OUT1 = Переключение на выходе OUT2 = Аналоговый выход | |
| Аналоговый дисплей, 4-позиционный буквенно - цифровой дисплей | |
| Диапазон контроля: -1...10 bar / -14,4...145 psi |
Область применения
| Применение | Тип давления: относительное Жидкости и газы |
|---|---|
| Температура измеряемой среды [°C] | -25...80 |
Электронные данные
| Электрическое исполнение | DC PNP/NPN |
|---|---|
| Рабочее напряжение [V] | 18...32 DC |
| Потребление тока [mA] | 70 (24 V) |
| сопротивление изоляции [M?] | > 100 (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
Выходы
| Выход | 2 Выхода OUT1 = Переключение на выходе OUT2 = Аналоговый выход |
|---|---|
| Выход | 1 программируемый выход (NO / NC) + 1 аналоговый (4...20 / 20...4 мA, масштабируемый) |
| Номинальный ток [mA] | 250 |
| Падение напряжения [V] | 2 |
| Защита от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Частота переключения [Hz] | 75 |
| Аналоговый выход | I: 4...20 mA (Ineg: 20...4 mA) |
| Наиб.нагрузка [?] | I / Ineg: max. (Ub - 10 V) x 50 |
Диапазон измерения / настройки
| Настройка параметров в пределах |
Точность/ погрешность
| Точность/ погрешность (в % интервала) Масштаб 1:1 | |
| Температурные коэффициенты (TK) в диапазоне 0...70° C (в % к интервалу в 10 K) | |
| Погрешность точки переключения | ± 0,5 |
|---|---|
| Отклонение от характеристики *) | ± 0,25 (BFSL) / ± 0,5 (LS) |
| Гистерезис | ± 0,25 |
| Повторяемость **) | ± 0,1 |
| долговременная стабильность ***) | ± 0,1 |
| наибольший TK коэффициент нулевой точки | ± 0,2 |
| наибольший TK коэффициент диапазона измерений | ± 0,2 |
Время реакции
| готовность к работе после подключения питания [s] | 6 |
|---|---|
| Миним. время отклика коммутационного выхода [ms] | 9 |
| затухание ренейного выхода (dAP) [s] | 0,01...30 |
| затухание аналогового выхода (dAA) [s] | 0,01...30 |
| Время нарастания переходной характеристики аналогового выхода [ms] | 28 |
| Встроенный 'Watchdog' | да |
Условия эксплуатации
| Температура окружающей среды [°C] | -20...80 |
|---|---|
| Температура хранения [°C] | -40...100 |
| Степень защиты | IP 67 / IP 69K |
Испытания / одобрения
| Druckgeraterichtlinie | Artikel 3 Absatz 3 - Gute Ingenieurpraxis |
|---|---|
| Электромагнитная совместимость | DIN EN 61000-6-2 DIN EN 61000-6-3 |
| Ударопрочность | DIN EN 60068-2-27 50 g (11 ms) |
| Вибропрочность | DIN EN 60068-2-6 20 g (10...2000 Hz) |
| MTTF [лет] | 103 |
Механические данные
| Подключение к процессу | G ? |
|---|---|
| Материалы корпуса в контакте с изм. средой | керамика (Al2O3); FPM; нерж. сталь V4A (1.4404) |
| Материал | нерж. сталь V4A (1.4404); PA (полиамид); FPM; PTFE (тефлон); Смотровое стекло: ламинированное безопасное стекло 4 mm |
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов |
| Вес [kg] | 0,617 |
Дисплеи / Элементы управления
| Индикация | Дисплей 2 x светодиод зелёный Состояние выхода светодиод желтый Точки переключения Светодиодное кольцо Функции дисплея 4-х позиционный буквенно -цифровой дисплей Измеренные значения Аналоговый дисплей, 4-позиционный буквенно - цифровой дисплей |
|---|
электрическое подключение
| Электрическое подсоединение | Разъём M12; позолоченные контакты | |||
|---|---|---|---|---|
Назначение жил кабеля при подключении
| ||||
Примечания
| *) BFSL = прямая линия наилучшего соответствия Точность точки переключения в расширенном диапазоне дисплея :1,5 % диапазона **) при колебаниях температуры до 10 K ***) в % разнице /6 месяцев | |
| Упаковочная величина [штука] | 1 |
|---|---|
