Датчик запорно-регулирующей арматуры Датчики давления: PG2793 PG-025-REA01-MFRKG/US/ /P (19393)

Поставляем Датчик запорно-регулирующей арматуры Датчики давления: PG2793 PG-025-REA01-MFRKG/US/ /P для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19393

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики давления: PG2793 PG-025-REA01-MFRKG/US/ /P

Характеристики

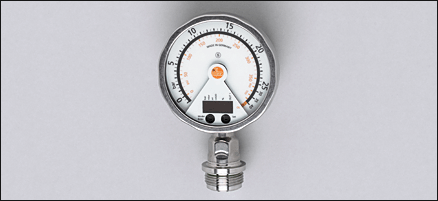

Электронный датчик давления с аналоговым дисплеем
Электрический разъём
подходит для всех стандартных CIP- и SIP-процессов
Аналоговый дисплей с поворотом от 0...350°
разрешение 0,25%
Указатель не отображается, когда устройство отключено
отсутствует застойная зона
Подключение к процессу: G 1 A / Aseptoflex Vario
2 Выхода OUT1 = Переключение на выходе OUT2 = Аналоговый выход
Аналоговый дисплей, 4-позиционный буквенно - цифровой дисплей
Диапазон контроля: -1,00...25,00 bar / -14,4...362,7 psi

Область применения

Применение	Тип давления: относительное давление Гигиенические системы, вязкие и жидкие среды с твердыми частицами Жидкости и газы
Температура измеряемой среды [°C]	-25...125 (145 max. 1h)

Электронные данные

Электрическое исполнение	DC PNP/NPN
Рабочее напряжение [V]	18...32 DC
Потребление тока [mA]	> 70 (24 V)
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	2 Выхода OUT1 = Переключение на выходе OUT2 = Аналоговый выход
Выход	1 программируемый выход (NO / NC) + 1 аналоговый (4...20 / 20...4 мA, масштабируемый)
Номинальный ток [mA]	250
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Частота переключения [Hz]	50
Аналоговый выход	I: 4...20 mA (Ineg: 20...4 mA)
Наиб.нагрузка [?]	I / Ineg: max. (Ub - 10 V) x 50

Диапазон измерения / настройки

Настройка параметров в пределах

Точность/ погрешность

Точность/ погрешность (в % интервала) Масштаб 1:1
Температурные коэффициенты (TK) в диапазоне 0...70° C (в % к интервалу в 10 K)
Погрешность точки переключения	± 0,2
Отклонение от характеристики *)	± 0,2
Линейность	± 0,15
Гистерезис	± 0,15
Повторяемость **)	± 0,1
долговременная стабильность ***)	± 0,1
наибольший TK коэффициент нулевой точки	± 0,05
наибольший TK коэффициент диапазона измерений	± 0,15

Время реакции

готовность к работе после подключения питания [s]	6
Миним. время отклика коммутационного выхода [ms]	10
затухание ренейного выхода (dAP) [s]	0,01...30
затухание аналогового выхода (dAA) [s]	0,01...30
Время нарастания переходной характеристики аналогового выхода [ms]	25
Встроенный 'Watchdog'	да

Условия эксплуатации

Температура окружающей среды [°C]	-25...80
Температура хранения [°C]	-40...100
Степень защиты	IP 67 / IP 69K

Испытания / одобрения

Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-5 Выброс: 0,5/1 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность	DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]	100

Механические данные

Подключение к процессу	G 1 A / Aseptoflex Vario

Материалы корпуса в контакте с изм. средой Керамика (99,9 % Al2 O3); PTFE (тефлон); V4A / 316L / 1.4435; Характеристики поверхности: Ra 0,4 / Rz 4

Материал	нерж. сталь V4A (1.4404); PA (полиамид); FPM (Viton); PTFE (тефлон); Смотровое стекло: ламинированное безопасное стекло 4 mm
Срок службы датчика в циклах срабатывания комм. выхода (миним.)	100 миллионов
Вес [kg]	0,561

Дисплеи / Элементы управления

Индикация	Дисплей 2 x светодиод зелёный Состояние выхода светодиод желтый Точки переключения Светодиодное кольцо Функции дисплея 4-х позиционный буквенно -цифровой дисплей Измеренные значения Аналоговый дисплей, 4-позиционный буквенно - цифровой дисплей

Индикация

Дисплей 2 x светодиод зелёный Состояние выхода светодиод желтый Точки переключения Светодиодное кольцо Функции дисплея 4-х позиционный буквенно -цифровой дисплей Измеренные значения Аналоговый дисплей, 4-позиционный буквенно - цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Примечания

) линейность, включая гистерезис и повторяемость; (настройка порогового значения по DIN 16086) Отклонение от характеристики в расширенном диапазоне дисплея: 1,5 % диапазона Точность точки переключения в расширенном диапазоне дисплея :1,5 % диапазона ) при колебаниях температуры до 10 K **) в % диапазона за год
Упаковочная величина [штука]	1

*) линейность, включая гистерезис и повторяемость; (настройка порогового значения по DIN 16086) Отклонение от характеристики в расширенном диапазоне дисплея: 1,5 % диапазона Точность точки переключения в расширенном диапазоне дисплея :1,5 % диапазона **) при колебаниях температуры до 10 K ***) в % диапазона за год
