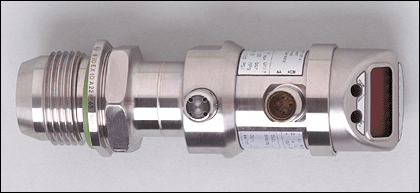

Датчик запорно-регулирующей арматуры Датчики давления: PI008A PI-,25BREA01-MFRKG/US/3D/3G /P (19418)

Поставляем Датчик запорно-регулирующей арматуры Датчики давления: PI008A PI-,25BREA01-MFRKG/US/3D/3G /P для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19418

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики давления: PI008A PI-,25BREA01-MFRKG/US/3D/3G /P

Характеристики

Комбинированный датчик давления
Электрический разъём
Поворотный корпус 350°
Точка нуля и дипазон регулируются
Программируемая функция
Сертификат ATEX
группа II, категория 3D/3G
Уплотнительный конус G 1 A
Подключение к процессу: Уплотнительный конус G 1 A
2 Выхода OUT1 = Переключение на выходе OUT2 = Аналоговый выход
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: -12,4...250,0 mbar

Область применения

Применение	Тип давления: относительное давление Гигиенические системы, вязкие и жидкие среды с твердыми частицами Жидкости и газы
Диапазон давления [mbar]	10000
Миним.разрывное давление [mbar]	30000
Температура измеряемой среды [°C]	-20...60 *****)

Электронные данные

Электрическое исполнение	DC PNP/NPN
Рабочее напряжение [V]	18...32 DC
Потребление тока [mA]	50
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	2 Выхода OUT1 = Переключение на выходе OUT2 = Аналоговый выход
Выход	1 x NO / NC программируемый + 1 x аналоговый (I / U, масштабируемый 1:4)
Номинальный ток [mA]	250
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Частота переключения [Hz]	6
Аналоговый выход	I: 4...20 mA (Ineg: 20...4 mA) / U: 0...10 V (Uneg: 10...0 V)
Наиб.нагрузка [?]	I / Ineg: max. (Ub - 10 V) x 50; U / Uneg: min. 2000

Диапазон измерения / настройки

Дисплей	Mbar, kPa, inH2O, mmWS, % der Spanne
Диапазон контроля [mbar]	-12,4...250,0
Настройка параметров в пределах
Порог срабатывания выхода, SP [mbar]	-12,0...250,0
Точка сброса, rP [mbar]	-12,4...249,6
Начальная точка аналогового сигнала, ASP [mbar]	-12,4...187,4
Конечная точка аналогового сигнала, AEP [mbar]	50,0...250,0
с шагом в [mbar]	0,2

Точность/ погрешность

Точность/ погрешность (в % интервала) Масштаб 1:1
Температурные коэффициенты (TK) в диапазоне 0...70° C (в % к интервалу в 10 K)
Погрешность точки переключения	± 0,2
Отклонение от характеристики *)	± 0,2
Линейность	± 0,15
Гистерезис	± 0,15
Повторяемость **)	± 0,1
долговременная стабильность ***)	± 0,1
наибольший TK коэффициент нулевой точки	± 0,05
наибольший TK коэффициент диапазона измерений	± 0,15

Время реакции

готовность к работе после подключения питания [s]	0,5
Миним. время отклика коммутационного выхода [ms]	100
затухание ренейного выхода (dAP) [s]	0,1...100,0
затухание аналогового выхода (dAA) [s]	0,1...100,0
Время нарастания переходной характеристики аналогового выхода [ms]	25
Встроенный 'Watchdog'	да

Программное обеспечение / Программирование

Возможные опции при программировании	гистерезис / фунуция 'окна'; N.O.(замыкатель) / N.C.(размыкатель); изменение полярности на выходе; выходы токовый / напряжения; сглаживание выходного сигнала; калибровка отображаемых величин; дисплей может поворачиваться / отключаться; отображение единиц измерения

Возможные опции при программировании

гистерезис / фунуция 'окна'; N.O.(замыкатель) / N.C.(размыкатель); изменение полярности на выходе; выходы токовый / напряжения; сглаживание выходного сигнала; калибровка отображаемых величин; дисплей может поворачиваться / отключаться; отображение единиц измерения

Условия эксплуатации

Температура окружающей среды [°C]	-20...60 *****)
Температура хранения [°C]	-40...100
Степень защиты	IP 65

Испытания / одобрения

Маркировка прибора	II 3D Ex tc IIIC T90°C Dc X II 3G Ex nA IIC T4 Gc X
Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-5 Выброс: 0,5/1 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность	DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]	163

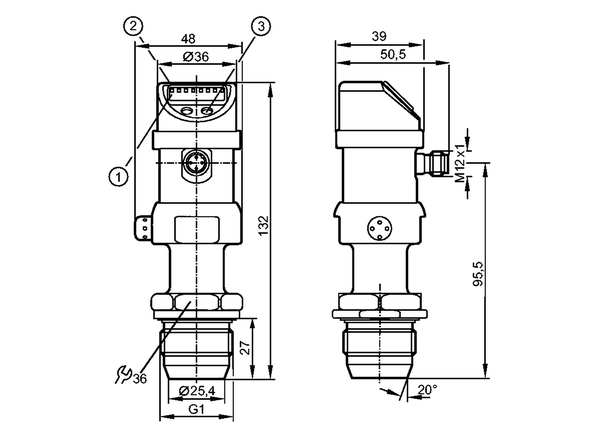

Механические данные

Подключение к процессу	Уплотнительный конус G 1 A

Материалы корпуса в контакте с изм. средой Керамика (99,9 % Al2 O3); V4A / 316L / 1.4435; нерж.сталь 316L / 1.4404; Характеристики поверхности: Ra 0,4 / Rz 4; PTFE (тефлон); EPDM

Материал	нерж.сталь 316L / 1.4404; PC (Makrolon); PBT (полибутилентерефталат); PEI; FPM (Viton); PTFE (тефлон)
Срок службы датчика в циклах срабатывания комм. выхода (миним.)	100 миллионов
Вес [kg]	0,501

Дисплеи / Элементы управления

Индикация	Дисплей 6 x зелёный Состояние выхода светодиод желтый Функции дисплея 4-х позиционный буквенно -цифровой дисплей Измеренные значения 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Programmierung der Ausgange

----------OUT1----------

- Schaltausgang

Hno = Hysterese / Schlie?er

Hnc = Hysterese / Offner

Fno = Fenster / Schlie?er

Fnc = Fenster / Offner

----------OUT2----------

- Analogausgang

I = Stromausgang (4-20 mA)

U = Spannungsausgang (0-10 V)

Примечания

) линейность, включая гистерезис и повторяемость; (настройка порогового значения по DIN 16086) ) при колебаниях температуры до 10 K ) в % диапазона за год ***) При применении продукции вне опасных зон: Темпеартура окружающей среды: -25...85°C Температура среды: -25...125°C (145°C max. 1h)
Ifm electronic gmbh • Адрес : Friedrichstra?e 1 • 45128 Essen SU PI008A 20.11.2012
Упаковочная величина [штука]	1
