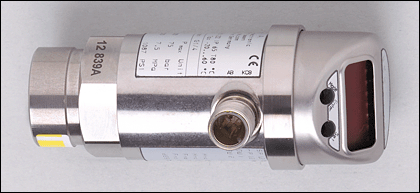

Датчик запорно-регулирующей арматуры Датчики давления: PN016A PN-2,5-RBR14-QFPKG/US/3D /V (19563)

Поставляем Датчик запорно-регулирующей арматуры Датчики давления: PN016A PN-2,5-RBR14-QFPKG/US/3D /V для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19563

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики давления: PN016A PN-2,5-RBR14-QFPKG/US/3D /V

Характеристики

Электронный датчик давления
Электрический разъём
Программируемая функция
Сертификат ATEX
группа II, категория 3D
Подключение к процессу: G ? I
2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: 0...2,5 bar / 0...36,3 psi / 0...250 kPa

Область применения

Применение	Тип давления: относительное Жидкости и газы
Температура измеряемой среды [°C]	-20...60

Электронные данные

Электрическое исполнение	DC PNP/NPN
Рабочее напряжение [V]	18...36 DC ?)
Потребление тока [mA]	50
Класс защиты	III
Защита от переполюсовки	да
Защита от перенапряжения [V]	до 40 V

Выходы

Выход	2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход
Выход	2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция)
Номинальный ток [mA]	250
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Частота переключения [Hz]	? 170

Диапазон измерения / настройки

Настройка параметров в пределах
Настройка	SP1 = 0,63 bar; rP1 = 0,58 bar SP2 = 1,88 bar; rP2 = 1,83 bar

Точность/ погрешность

Точность/ погрешность (в % интервала)
Температурные коэффициенты (TK) в диапазоне 0...60° C (в % к интервалу в 10 K)
Погрешность точки переключения	± 0,5
Отклонение от характеристики *)	± 0,25 (BFSL) / ± 0,5 (LS)
Гистерезис	± 0,25
Повторяемость **)	± 0,1
долговременная стабильность ***)	± 0,05
наибольший TK коэффициент нулевой точки	0,2
наибольший TK коэффициент диапазона измерений	0,2

Время реакции

готовность к работе после подключения питания [s]	0,3
Программируемое время задержки dS, dr [s]	0; 0,2...50
Встроенный 'Watchdog'	да

Программное обеспечение / Программирование

Возможные опции при программировании	Функция гистерезиса / окна; N.O./ N.C.; диагностическая функция; выходная полярность; задержка включения/выключения; демпфирование; единица измерения

Условия эксплуатации

Температура окружающей среды [°C]	-20...60
Температура хранения [°C]	-40...100
Степень защиты	IP 65

Испытания / одобрения

Маркировка прибора	II 3D Ex tc IIIC T80°C Dc X
Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-5 Выброс: 0,5/1 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность	DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]	194

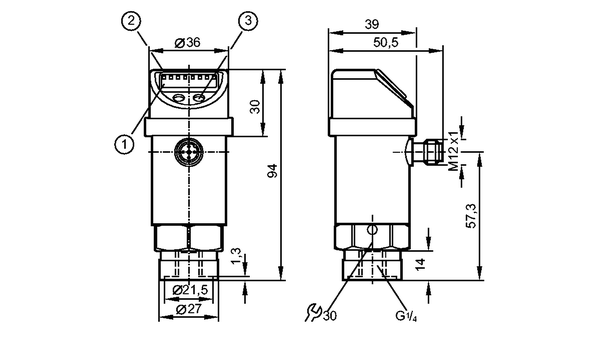

Механические данные

Подключение к процессу	G ? I
Материалы корпуса в контакте с изм. средой	нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton)
Материал	нерж. сталь V2A (1.4301); нерж. сталь V4A (1.4404); PC (Makrolon); PBT (полибутилентерефталат); PEI; FPM (Viton); PTFE (тефлон)
Срок службы датчика в циклах срабатывания комм. выхода (миним.)	100 миллионов
Вес [kg]	0,301

Дисплеи / Элементы управления

Индикация	Дисплей 3 x светодиод зелёный Состояние выхода 2 x светодиод желтый Функции дисплея 4-х позиционный буквенно -цифровой дисплей Измеренные значения 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Программирование выходной функции

----------OUT1----------

Hno = гистеризис / нормально открыт

Hnc = гистеризис / нормально закрыт

Fno = функция окна / нормально

открыто

Fnc = функция окна / нормально

закрыто

----------OUT2----------

Hno = гистеризис / нормально открыт

Hnc = гистеризис / нормально закрыт

Fno = функция окна / нормально

открыто

Fnc = функция окна / нормально

закрыто

dESI = диагностическая функция (нормально

закрыто)

Примечания

?) по EN50178, SELV, PELV ) BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения ) при колебаниях температуры до 10 K **) в % разнице /6 месяцев
Ifm electronic gmbh • Адрес : Friedrichstra?e 1 • 45128 Essen SU PN016A 02.04.2014
Упаковочная величина [штука]	1
