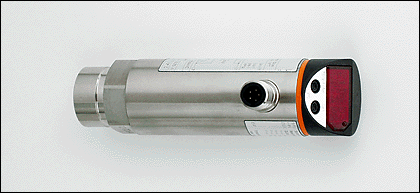

Датчик запорно-регулирующей арматуры Датчики давления: PN4223 PN-025-RBN14-HFBOW/LS/ /V (19614)

Поставляем Датчик запорно-регулирующей арматуры Датчики давления: PN4223 PN-025-RBN14-HFBOW/LS/ /V для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19614

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики давления: PN4223 PN-025-RBN14-HFBOW/LS/ /V

Характеристики

Электронный датчик давления
Электрический разъём
Программируемая функция
Подключение к процессу: ?' NPT
Коммутационный выход
7-сегментный светодиодный дисплей
Диапазон контроля: 0...25 bar / 0...363 psi / 0...2,5 MPa

Область применения

Применение	Тип давления: относительное Жидкости и газы
Температура измеряемой среды [°C]	-25...80

Электронные данные

Электрическое исполнение	AC / триак
Рабочее напряжение [V]	85...265 AC
Номинальное напряжение [V]	90...250 AC (45...65 Hz)
Допуск напряжения [%]	-5 / +10
Потребление тока [mA]	10
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	II
Защита от перепутывания полярности	нет

Выходы

Выход	Коммутационный выход
Выход	NO / NC программируемый
Номинальный ток [mA]	250; (...70 °C); 1000 (...60 °C); 1500 (...45 °C); 2500 (...20 °C)
Падение напряжения [V]	2
Защита от короткого замыкания	нет
Защита от перегрузок по току	нет
Частота переключения [Hz]	? 160

Диапазон измерения / настройки

Настройка параметров в пределах

Точность/ погрешность

Точность/ погрешность (в % интервала)
Температурные коэффициенты (TK) в диапазоне -25...80° C (в % к интервалу в 10 K)
Погрешность точки переключения	± 1,0
Линейность	± 0,5
Гистерезис	± 0,1
Повторяемость **)	± 0,1
долговременная стабильность ***)	± 0,1
наибольший TK коэффициент нулевой точки	± 0,2
наибольший TK коэффициент диапазона измерений	± 0,3

Время реакции

готовность к работе после подключения питания [s]	0,2
Программируемое время задержки dS, dr [s]	0, 0,2,...10, 11,...50
затухание ренейного выхода (dAP) [s]	0...4
Встроенный 'Watchdog'	да

Программное обеспечение / Программирование

Возможные опции при программировании	функция гистерезиса / окна; N.O.(норм.откр) / N.C(норм.закр.); задержка вкл, задержка откл; ослабление; калибровка отображаемых значений; индикатор может вращаться / отключаться; индикатор
Настройка точки переключения	Кнопка для программирования

Условия эксплуатации

Температура окружающей среды [°C]	-25...80
Температура хранения [°C]	-40...100
Степень защиты	IP 65

Испытания / одобрения

Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность	DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]	224,58

Механические данные

Подключение к процессу	?' NPT
Материалы корпуса в контакте с изм. средой	нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton)
Материал	нерж. сталь V2A (1.4301); PC (Makrolon); PBT (полибутилентерефталат); PA (полиамид); FPM (Viton)
Срок службы датчика в циклах срабатывания комм. выхода (миним.)	100 миллионов
Вес [kg]	0,384

Дисплеи / Элементы управления

Индикация	Состояние выхода светодиод красный Функции дисплея 7-сегментный светодиодный дисплей Измеренные значения 7-сегментный светодиодный дисплей

электрическое подключение

Электрическое подсоединение

1/2' UNF разъём

Назначение жил кабеля при подключении

Программирование функции выхода:

Hno = гистерезис / N.O.

Hnc = гистерезис / N.C.

Fno = функция окна / N.O.

Fnc = функция окна / N.C.

Примечание: миниатюрный предохранитель по стандарту IEC60127-2 лист 1,

? 5 A (быстродействующий)

Примечания

n.c. = не используется ) при колебаниях температуры до 10 K *) в % диапазона за год Рекомендуем проверить прибор на функциональность после короткого замыкания.
Упаковочная величина [штука]	1
