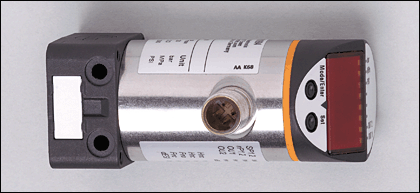

Датчик запорно-регулирующей арматуры Датчики давления: PN7834 PN-010-RBR18-QFRKG/US/ /V (19673)

Поставляем Датчик запорно-регулирующей арматуры Датчики давления: PN7834 PN-010-RBR18-QFRKG/US/ /V для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19673

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Комплект прокладок G030001 KIT RICAMBIO COMPLETO X ATT 8003

Смотреть ещё

Описание

Описание Датчики давления: PN7834 PN-010-RBR18-QFRKG/US/ /V

Характеристики

Электронный датчик давления
Электрический разъём
Программируемая функция
Подключение к процессу: G 1/8 I
2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: -1...10 bar / -14,5...145 psi / -0,1...1,0 MPa

Область применения

Применение	Тип давления: относительное давление Сжатый воздух ****)
Температура измеряемой среды [°C]	0...60

Электронные данные

Электрическое исполнение	DC PNP/NPN
Рабочее напряжение [V]	18...36 DC ?)
Потребление тока [mA]	50
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Защита от перенапряжения [V]	до 40 V

Выходы

Выход	2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход
Выход	2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция)
Номинальный ток [mA]	250
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Частота переключения [Hz]	? 170

Диапазон измерения / настройки

Настройка параметров в пределах
Настройка	SP1 = 2,50 bar; rP1 = 2,30 bar SP2 = 7,50 bar; rP2 = 7,30 bar

Точность/ погрешность

Точность/ погрешность (в % интервала)
Температурные коэффициенты (TK) в диапазоне 0...60° C (в % к интервалу в 10 K)
Погрешность точки переключения	± 0,5
Отклонение от характеристики *)	± 0,25 (BFSL) / ± 0,5 (LS)
Гистерезис	± 0,25
Повторяемость **)	± 0,1
долговременная стабильность ***)	± 0,05
наибольший TK коэффициент нулевой точки	0,2
наибольший TK коэффициент диапазона измерений	0,2

Время реакции

готовность к работе после подключения питания [s]	0,3
Программируемое время задержки dS, dr [s]	0; 0,2...50
Встроенный 'Watchdog'	да

Программное обеспечение / Программирование

Возможные опции при программировании	Функция гистерезиса / окна; N.O./ N.C.; диагностическая функция; выходная полярность; задержка включения/выключения; демпфирование; единица измерения

Условия эксплуатации

Температура окружающей среды [°C]	-25...85
Температура хранения [°C]	-25...85
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-5 Выброс: 0,5/1 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность	DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]	284

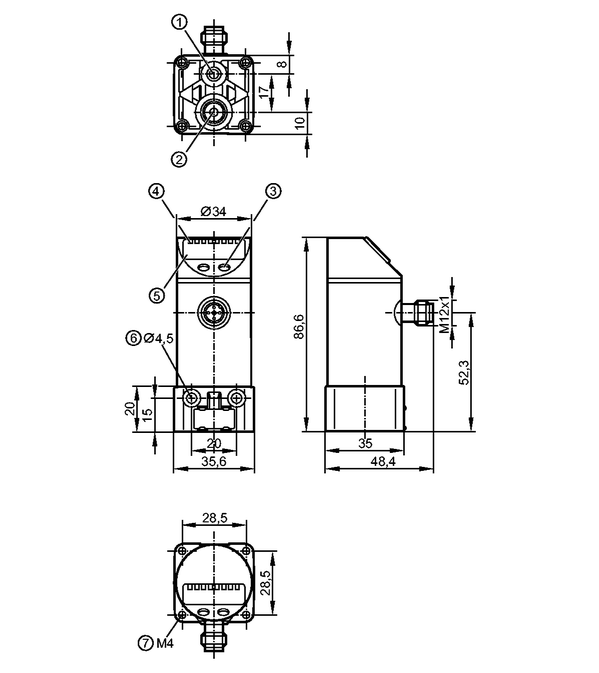

Механические данные

Подключение к процессу	G 1/8 I
Материалы корпуса в контакте с изм. средой	V4A (1.4567); латунь; FPM (Viton); PPS; кремний (облицован)
Материал	нерж. сталь V2A (1.4301); PPS; PC (Makrolon); PBT (полибутилентерефталат); PEI; FPM (Viton)
Срок службы датчика в циклах срабатывания комм. выхода (миним.)	50 миллионов
Вес [kg]	0,173

Дисплеи / Элементы управления

Индикация	Дисплей 3 x светодиод зелёный Состояние выхода 2 x светодиод желтый Функции дисплея 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Программирование выходной функции

----------OUT1----------

Hno = гистеризис / нормально открыт

Hnc = гистеризис / нормально закрыт

Fno = функция окна / нормально

открыто

Fnc = функция окна / нормально

закрыто

----------OUT2----------

Hno = гистеризис / нормально открыт

Hnc = гистеризис / нормально закрыт

Fno = функция окна / нормально

открыто

Fnc = функция окна / нормально

закрыто

dESI = диагностическая функция (нормально

закрыто)

Принадлежности

Принадлежности (дополнительные)	Монтажный набор для установки на DIN-рейке TH 35-7.5 по EN60715 (номер для заказа E37340); Адаптер R1/8 к R1/8 (номер для заказа E37350); Монтажный набор для Т-образной трубы (номер для заказа E37360); насадка резьбовая 1/8' (номер для заказа E30075) воздушный фитинг для трубок O 6 мм (номер для заказа E30076) воздушный фитинг для трубок O 8 мм (номер для заказа E30077)

Принадлежности (дополнительные)

Монтажный набор для установки на DIN-рейке TH 35-7.5 по EN60715 (номер для заказа E37340); Адаптер R1/8 к R1/8 (номер для заказа E37350); Монтажный набор для Т-образной трубы (номер для заказа E37360); насадка резьбовая 1/8' (номер для заказа E30075) воздушный фитинг для трубок O 6 мм (номер для заказа E30076) воздушный фитинг для трубок O 8 мм (номер для заказа E30077)

Примечания

?) по EN50178, SELV, PELV ) BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения ) при колебаниях температуры до 10 K ) в % разнице /6 месяцев **) другие среды по требованию
Упаковочная величина [штука]	1
