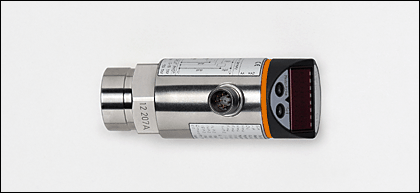

Датчик запорно-регулирующей арматуры Датчики давления: PNI022 PNI100-SBR14-QFRKG/US/ /V (19675)
Поставляем Датчик запорно-регулирующей арматуры Датчики давления: PNI022 PNI100-SBR14-QFRKG/US/ /V для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.
есть на складе
наши менеджеры Online
Внимание!
Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.
Наши отгрузки
- Описание
Описание Датчики давления: PNI022 PNI100-SBR14-QFRKG/US/ /V
Характеристики
| Электронный датчик давления | |
| Электрический разъём | |
| Программируемая функция | |
| Аналоговый вход | |
| Подключение к процессу: G ? I | |
| 2 выхода | |
| 4-х позиционный буквенно -цифровой дисплей | |
| Диапазон контроля: 0...100 bar |
Область применения
| Применение | Тип давления: относительное Жидкости и газы Использование в газах при давлении > 25 бар возможно только после консультации с производителем |
|---|---|
| Диапазон давления [bar] | 300 |
| Миним.разрывное давление [bar] | 650 |
| Температура измеряемой среды [°C] | -25...80 |
Электронные данные
| Электрическое исполнение | DC PNP/NPN |
|---|---|
| Рабочее напряжение [V] | 18...30 DC |
| Потребление тока [mA] | 90 |
| сопротивление изоляции [M?] | > 100 (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
Входы
| Аналоговый вход | 0...20 mA / 0...10 V |
|---|---|
| загрузка / сопротивление входа [k?] | 0...20 mA: 0,3 / 0...10 V: 90 |
Выходы
| Выход | 2 выхода |
|---|---|
| Выход | 2 x NO / NC, программируемый |
| Номинальный ток [mA] | 250 |
| Падение напряжения [V] | 2 |
| Защита от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Частота переключения [Hz] | ? 170 |
Диапазон измерения / настройки
| Дисплей | Bar, psi, MPa |
|---|---|
| Диапазон контроля [bar] | 0...100 |
| Настройка параметров в пределах | |
| Порог срабатывания выхода, SP [bar] | -24,6...100,0 *) |
| Точка сброса, rP [bar] | -25,0...99,6 *) |
| с шагом в [bar] | 0,2 |
Точность/ погрешность
| Погрешность ( в % от диапазона измерения) | |
| Аналоговый вход | |
| Отклонение от характеристики | ± 0,6 |
|---|---|
| Отклонение от характеристики | ± 0,3 |
| Температурный дрейф (на каждые 10К) | ± 0,3 |
| Температурный дрейф (на каждые 10К) | ± 0,1 |
| в температурном диапазоне [°C] | 0...80 |
| в температурном диапазоне [°C] | 0...80 |
Время реакции
| готовность к работе после подключения питания [s] | 0,2 |
|---|---|
| Миним. время отклика коммутационного выхода [ms] | 3 |
| Программируемое время задержки dS, dr [s] | 0, 0,1...50 |
| затухание ренейного выхода (dAP) [s] | 0...4 |
| Макс. время отклика аналогового входа [мс] | 3 |
| Встроенный 'Watchdog' | да |
Программное обеспечение / Программирование
| Возможные опции при программировании | гистерезис / функция окна; NO/ NC; выходная полярность; вход тока / напряжения; демпфирование; калибровка отображаемых величин; дисплей вращающийся / отключаемый; единица измерения |
|---|---|
| Настройка точки переключения | Кнопка для программирования |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...80 |
|---|---|
| Температура хранения [°C] | -40...100 |
| Степень защиты | IP 67 |
Испытания / одобрения
| Электромагнитная совместимость | EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-6 ВЧ проводимость: 10 V |
|---|---|
| Ударопрочность | DIN IEC 68-2-27: 50 g (11 ms) |
| Вибропрочность | DIN IEC 68-2-6: 20 g (10...2000 Hz) |
| MTTF [лет] | 152 |

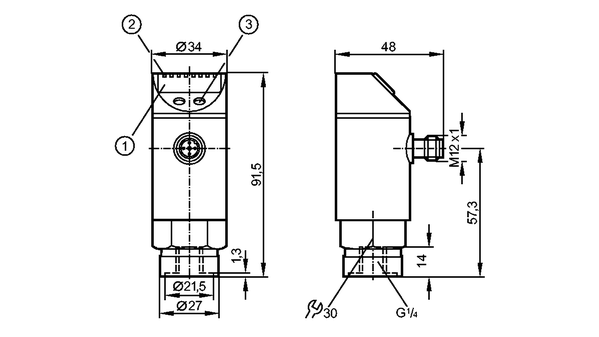

Механические данные
| Подключение к процессу | G ? I |
|---|---|
| Материалы корпуса в контакте с изм. средой | нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton) |
| Материал | нерж. сталь V2A (1.4305) (303S22); PBT (полибутилентерефталат); PC (Makrolon); PA (полиамид); FPM (Viton) |
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов |
| Вес [kg] | 0,292 |
Дисплеи / Элементы управления
| Индикация | Дисплей 3 x светодиод зелёный Режим отображения 3 x светодиод зелёный Функции дисплея 4-х позиционный буквенно -цифровой дисплей Измеренные значения 4-х позиционный буквенно -цифровой дисплей |
|---|
электрическое подключение
| Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||
|---|---|---|---|---|---|
Назначение жил кабеля при подключении
| |||||
Примечания
| *) дифференциальное давление | |
| Упаковочная величина [штука] | 1 |
|---|---|
