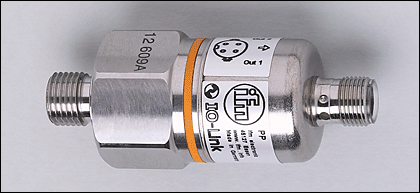

Датчик запорно-регулирующей арматуры Датчики давления: PP002E PP-100-SBG14-QFPKG/US/ /V (19680)
Поставляем Датчик запорно-регулирующей арматуры Датчики давления: PP002E PP-100-SBG14-QFPKG/US/ /V для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.
есть на складе
наши менеджеры Online
Внимание!
Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.
Наши отгрузки
- Описание
Описание Датчики давления: PP002E PP-100-SBG14-QFPKG/US/ /V
Характеристики
| Электронный датчик давления | |
| Электрический разъём | |
| Настройка точки переключения в режиме 'обучения' | |
| E1 типовое разрешение | |
| Подключение к процессу: G ? A / M5 I | |
| 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | |
| Диапазон контроля: 0...100 bar / 0...1450 psi / 0...10 MPa |
Область применения
| Применение | Тип давления: относительное Жидкости и газы Использование в газах при давлении > 25 бар возможно только после консультации с производителем |
|---|---|
| Температура измеряемой среды [°C] | -25...90 |
Электронные данные
| Электрическое исполнение | DC PNP |
|---|---|
| Рабочее напряжение [V] | 9,6...36 DC ?) |
| Потребление тока [mA] | 45 |
| сопротивление изоляции [M?] | > 100 (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
Выходы
| Выход | 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход |
|---|---|
| Выход | 2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция) |
| Номинальный ток [mA] | 2 x 250 |
| Падение напряжения [V] | 2 |
| Защита от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Частота переключения [Hz] | 170 |
Диапазон измерения / настройки
| Настройка параметров в пределах | |
| Настройка | SP1 = 25,0 bar; rP1 = 23,0 bar SP2 = 75,0 bar; rP2 = 73,0 bar OUT1 = Hno; OUT2 = Hno |
|---|---|
Точность/ погрешность
| Точность/ погрешность (в % интервала) | |
| Температурные коэффициенты (TK) в диапазоне 0...80° C (в % к интервалу в 10 K) | |
| Погрешность точки переключения | ± 0,5 |
|---|---|
| Отклонение от характеристики *) | ± 0,25 (BFSL) / ± 0,5 (LS) |
| Гистерезис | ± 0,1 |
| Повторяемость **) | ± 0,1 |
| долговременная стабильность ***) | ± 0,1 |
| наибольший TK коэффициент нулевой точки | 0,2 |
| наибольший TK коэффициент диапазона измерений | 0,2 |
Время реакции
| готовность к работе после подключения питания [s] | 0,3 |
|---|---|
| Миним. время отклика коммутационного выхода [ms] | 3 |
| затухание ренейного выхода (dAP) [s] | 0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500 |
интерфейсы
| IO-Link-Device | |
| Способ передачи | COM2 (38,4 kBaud) |
|---|---|
| IO-Link проверка | 1.0 |
| IO-Link-Device ID | 4 d / 00 00 04 h |
| Профили | нет |
| SIO режим | да |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 1 |
| Бинарные рабочие данные | 2 |
| Миним.время рабочего цикла [ms] | 2,3 |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...85 |
|---|---|
| Температура хранения [°C] | -40...100 |
| Степень защиты | IP 68 ****) / IP 69K |
Испытания / одобрения
| Электромагнитная совместимость | Помехоустойчивость по EN 61000-6-2 EN 61000-4-2 ESD: 4 kV контактный разряд / 15 kV воздушный разряд EN 61000-4-3 ВЧ излучение: 20 V/m EN 61000-4-4 Bсплеск: 4 kV подключение клещами EN 61000-4-5 Выброс: 0,5 kV Питание / 1 kV Сигнал для приборов DC EN 61000-4-6 ВЧ проводимость: 10 V Помехоустойчивость по инструкции 95/54/EG / 04/104EG / 05/83/EG Испытание абсорбером согласно ISO 11452-2: 80 V/m EN 50155: класс T3, C1, S1 |
|---|---|
| Ударопрочность | DIN IEC 60068-2-27 / DIN IEC 60068-2-29: 1000 g DIN EN 61373: Категория 3 |
| Вибропрочность | DIN IEC 68-2-6: 20 g (10...2000 Hz) DIN EN 60068-2-64 14 g DIN EN 61373: Категория 2 |
| MTTF [лет] | 310 |
Механические данные
| Подключение к процессу | G ? A / M5 I |
|---|---|
| Материалы корпуса в контакте с изм. средой | нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton) |
| Материал | нерж. сталь V2A (1.4301); FPM (Viton); EPDM/X (Santoprene); PA (полиамид) |
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов |
| Вес [kg] | 0,23 |
Дисплеи / Элементы управления
| Индикация | Рабочий режим 2 x светодиод зелёный Состояние выхода 2 x светодиод желтый |
|---|
электрическое подключение
| Электрическое подсоединение | Разъём M12 | ||||
|---|---|---|---|---|---|
Назначение жил кабеля при подключении
| |||||
Примечания
| ?) Напряжение питания для эксплуатации : 18...32 V DC параметр UL составляет: “ограничительное напряжение” с защитой от токовой перегрузки согласно UL508 *) BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения **) при колебаниях температуры до 10 K ***) в % диапазона за год ****) 7 дней / 1м глубина воды / 0,1 bаr | |
| Упаковочная величина [штука] | 1 |
|---|---|
