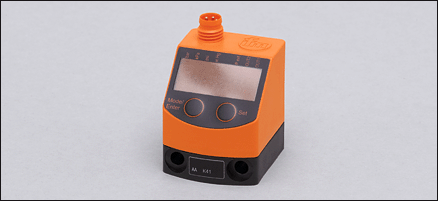

Датчик запорно-регулирующей арматуры Датчики давления: PQ0834 PQ-010-RHR18-QFNKG/AS/ (19706)
Поставляем Датчик запорно-регулирующей арматуры Датчики давления: PQ0834 PQ-010-RHR18-QFNKG/AS/ для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.
есть на складе
наши менеджеры Online
Внимание!
Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.
Наши отгрузки
- Описание
Описание Датчики давления: PQ0834 PQ-010-RHR18-QFNKG/AS/
Характеристики
| Электронный датчик давления | |
| Программируемая функция | |
| Подключение к процессу: G 1/8 I | |
| 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | |
| 4-х позиционный буквенно -цифровой дисплей | |
| Диапазон контроля: -1...10 bar |
Область применения
| Применение | Тип давления: относительное давление Сжатый воздух ****) |
|---|---|
| Диапазон давления [bar] | 20 |
| Миним.разрывное давление [bar] | 30 |
| Температура измеряемой среды [°C] | 0...60 |
Электронные данные
| Электрическое исполнение | DC NPN |
|---|---|
| Рабочее напряжение [V] | 18...32 DC ?) |
| Потребление тока [mA] | 50 |
| сопротивление изоляции [M?] | > 100 (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Защита от перенапряжения [V] | до 40 V |
Выходы
| Выход | 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход |
|---|---|
| Выход | 2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция) |
| Номинальный ток [mA] | 100 |
| Падение напряжения [V] | 2 |
| Защита от короткого замыкания | тактовый |
| Частота переключения [Hz] | ? 200 |
Диапазон измерения / настройки
| Дисплей | Bar, kPa, psi, inHg |
|---|---|
| Диапазон контроля [bar] | -1...10 |
| Настройка параметров в пределах | |
| Порог срабатывания выхода, SP [bar] | -0,90...10,00 |
| Точка сброса, rP [bar] | -0,95...9,95 |
| с шагом в [bar] | 0,05 |
Точность/ погрешность
| Точность/ погрешность (в % интервала) | |
| Температурные коэффициенты (TK) в диапазоне 0...60° C (в % к интервалу в 10 K) | |
| Погрешность точки переключения | ± 0,5 |
|---|---|
| Отклонение от характеристики *) | ± 0,25 (BFSL) / ± 0,5 (LS) |
| Гистерезис | ± 0,25 |
| Повторяемость **) | ± 0,1 |
| долговременная стабильность ***) | ± 0,05 |
| наибольший TK коэффициент нулевой точки | 0,2 |
| наибольший TK коэффициент диапазона измерений | 0,2 |
Время реакции
| готовность к работе после подключения питания [s] | 0,3 |
|---|---|
| Миним. время отклика коммутационного выхода [ms] | 2,5 |
| Программируемое время задержки dS, dr [s] | 0; 0,002...5 |
| Встроенный 'Watchdog' | да |
Программное обеспечение / Программирование
| Возможные опции при программировании | Функция гистерезиса / окна; N.O./ N.C.; диагностическая функция; выходная полярность; задержка включения/выключения; демпфирование; единица измерения |
|---|
Условия эксплуатации
| Температура окружающей среды [°C] | 0...70 |
|---|---|
| Температура хранения [°C] | -25...85 |
| Степень защиты | IP 65 |
Испытания / одобрения
| Электромагнитная совместимость | EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-5 Выброс: 0,5/1 kV EN 61000-4-6 ВЧ проводимость: 10 V |
|---|---|
| Ударопрочность | DIN IEC 68-2-27: 50 g (11 ms) |
| Вибропрочность | DIN IEC 68-2-6: 20 g (10...2000 Hz) |
| MTTF [лет] | 443 |

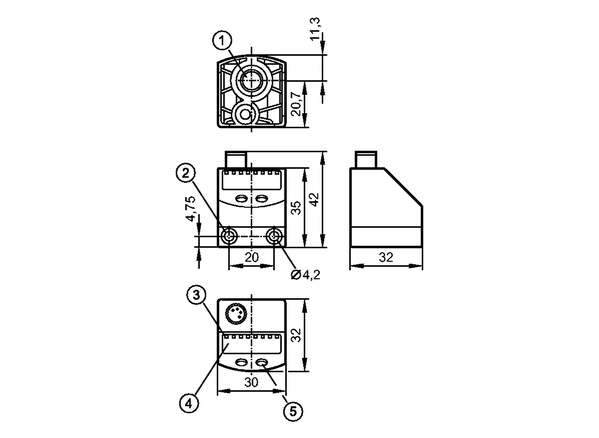

Механические данные
| Подключение к процессу | G 1/8 I |
|---|---|
| Материалы корпуса в контакте с изм. средой | латунь; FPM (Viton); кремний (облицован); PBT (полибутилентерефталат) |
| Материал | PBT (полибутилентерефталат); FPM (Viton); полиэстер |
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 50 миллионов |
| Вес [kg] | 0,109 |
Дисплеи / Элементы управления
| Индикация | Дисплей 4 x светодиод зелёный Состояние выхода 2 x светодиод желтый Функции дисплея 4-х позиционный буквенно -цифровой дисплей Измеренные значения 4-х позиционный буквенно -цифровой дисплей |
|---|
электрическое подключение
| Электрическое подсоединение | Разъём M8; позолоченные контакты | ||||
|---|---|---|---|---|---|
Назначение жил кабеля при подключении
| |||||
Принадлежности
| Принадлежности (дополнительные) | Монтажный набор для установки на DIN-рейке TH 35-7.5 по EN60715 (номер для заказа E37340); насадка резьбовая 1/8' (номер для заказа E30075) воздушный фитинг для трубок O 6 мм (номер для заказа E30076) воздушный фитинг для трубок O 8 мм (номер для заказа E30077) |
|---|
Примечания
| ?) по EN50178, SELV, PELV *) BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения **) при колебаниях температуры до 10 K ***) в % разнице /6 месяцев ****) другие среды по требованию | |
| Упаковочная величина [штука] | 1 |
|---|---|
