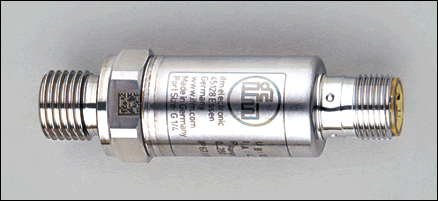

Датчик запорно-регулирующей арматуры Датчики давления: PT5400 PT-400-SEG14-A-ZVG/US/ /W (19732)

Поставляем Датчик запорно-регулирующей арматуры Датчики давления: PT5400 PT-400-SEG14-A-ZVG/US/ /W для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19732

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

SMITSVONK HOLLAND BWO(BG)-2/4-SV98H-CR-PH-23024-10

Смотреть ещё

Описание

Описание Датчики давления: PT5400 PT-400-SEG14-A-ZVG/US/ /W

Характеристики

Электронный датчик давления
для общепромышленного применения
Подключение к процессу: G ? A (в соответствии с DIN EN ISO 1179-2)
Аналоговый выход
Диапазон контроля: 0...400 bar

Область применения

Применение	Druckart: Relativdruck Medien der Fluidgruppe 2 gema? der Druckgeraterichtlinie, Medien der Fluidgruppe 1 auf Anfrage
Диапазон давления [bar]	1000 (статически)
Миним.разрывное давление [bar]	1700
Устойчивость к вакууму [мбар]	-1000
Температура измеряемой среды [°C]	-40...90

Электронные данные

Электрическое исполнение	DC
Рабочее напряжение [V]	8,5...36 DC
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	Аналоговый выход
Выход	4...20 мA аналоговый
Защита от короткого замыкания	да
Защита от перегрузок по току	да
Аналоговый выход	4...20 mA
Наиб.нагрузка [?]	(Ub - 8,5 В) / 21,5 мA; 720 при Ub = 24 В

Диапазон измерения / настройки

Диапазон контроля [bar]	0...400

Точность/ погрешность

Точность/ погрешность (в % интервала)
Температурные коэффициенты (TK) в диапазоне -40...90° C (в % к интервалу в 10 K)
Отклонение от характеристики *)	± 0,5
Линейность	± 0,1 (BFSL) / ± 0,2 (LS)
Гистерезис	± 0,2
Повторяемость **)	± 0,05
долговременная стабильность ***)	± 0,1
Наибольший темпер. коэффициент нулевой точки + диапазона измерения	0,1 (-25...90 °C) / 0,2 (-40...-25 °C)

Время реакции

Время нарастания переходной характеристики аналогового выхода [ms]	1

Условия эксплуатации

Температура окружающей среды [°C]	-40...90
Температура хранения [°C]	-40...100
Степень защиты	IP 67 / IP 69K

Испытания / одобрения

Druckgeraterichtlinie	Хорошая инженерно-техническая практика
Электромагнитная совместимость	DIN EN 61000-6-2 DIN EN 61000-6-3
Ударопрочность	DIN EN 60068-2-27 50 g (11 ms)
Вибропрочность	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]	686

Механические данные

Подключение к процессу	G ? A (в соответствии с DIN EN ISO 1179-2)
Уплотнение присоединения к процессу	FKM (по DIN 3869)
Материалы корпуса в контакте с изм. средой	1.4542 (17-4 PH / 630)?
Материал	1.4542 (17-4 PH / 630)?; нерж.сталь (316L / 1.4404); PEI
Мин. кол-во циклов	60 миллионов в течение срока службы (при 1.2 раза номинального давления)
Момент затяжки [Nm]	25...35 (рекомендуемый момент затяжки?)
Drosselelement vorhanden	нет
Вес [kg]	0,056

электрическое подключение

Электрическое подсоединение

Разъём M12

Назначение жил кабеля при подключении

Цвета жил
BN	коричневый
WH	белый

OUT: 4...20 mA

Следующее подключение контактов поставляется по запросу:

контакт 1: L+, контакт 3: OUT

Цвета в соответствии с DIN EN 60947-5-2

Примечания

) inkl. Einschraubdrift, Nullpunkt- und Spannenfehler, Nichtlinearitat, Hysterese ) при колебаниях температуры до 10 K **) в % разнице /6 месяцев ?) В зависимости от смазки, уплотнения и оценки давления ?) Eigenschaften ahnlich V2A (z. B. 1.4301) jedoch hohere Festigkeit. BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
Упаковочная величина [штука]	1

*) inkl. Einschraubdrift, Nullpunkt- und Spannenfehler, Nichtlinearitat, Hysterese **) при колебаниях температуры до 10 K ***) в % разнице /6 месяцев ?) В зависимости от смазки, уплотнения и оценки давления ?) Eigenschaften ahnlich V2A (z. B. 1.4301) jedoch hohere Festigkeit. BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
