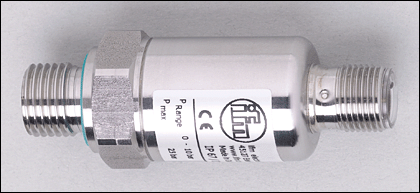

Датчик запорно-регулирующей арматуры Датчики давления: PT9550 PT-400-SBG14-B-DVG/US/ /W (19748)

Поставляем Датчик запорно-регулирующей арматуры Датчики давления: PT9550 PT-400-SBG14-B-DVG/US/ /W для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19748

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики давления: PT9550 PT-400-SBG14-B-DVG/US/ /W

Характеристики

Электронный датчик давления
для подвижной техники
Соответствует стандарту e1
Подключение к процессу: G ? A
Аналоговый выход
Диапазон контроля: 0...400 bar

Область применения

Применение	Тип давления: относительное Жидкости и газы
Диапазон давления [bar]	600
Миним.разрывное давление [bar]	1600
Температура измеряемой среды [°C]	-25...90 ****)

Электронные данные

Электрическое исполнение	DC
Рабочее напряжение [V]	16...36 DC
Потребление тока [mA]	6
сопротивление изоляции [M?]	> 100 (80 V DC)
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	Аналоговый выход
Выход	0...10 В аналоговый
Аналоговый выход	0...10 V
Наиб.нагрузка [?]	Min. 2000

Диапазон измерения / настройки

Диапазон контроля [bar]	0...400

Точность/ погрешность

Точность/ погрешность (в % интервала)
Температурные коэффициенты (TK) в диапазоне -25...90° C (в % к интервалу в 10 K)
Отклонение от характеристики *)	± 1,0
Линейность	± 0,25 (BFSL) / ± 0,5 (LS)
Гистерезис	± 0,2
Повторяемость **)	± 0,1
долговременная стабильность ***)	± 0,1
наибольший TK коэффициент нулевой точки	± 0,1
наибольший TK коэффициент диапазона измерений	± 0,1

Время реакции

Время нарастания переходной характеристики аналогового выхода [ms]	8

Условия эксплуатации

Температура окружающей среды [°C]	-25...90 ****)
Температура хранения [°C]	-40...100
Степень защиты	IP 67 / IP 69K

Испытания / одобрения

Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD Помехоустойчивость в соответствии с директивой 95/54/EG 04/104EG / 05/83EG ISO 11452-2 100 V/m ISO 11452-4 100 mA / Уровень 4 ISO 7637-2 Уровень 4 Излучение помех в соответствии с CISPR 25 EN 61000-6-1 EN 61000-6-4
Ударопрочность	DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность	DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]	1069

Механические данные

Подключение к процессу	G ? A
Материалы корпуса в контакте с изм. средой	нерж. сталь V4A (1.4404); FPM (Viton)
Материал	нерж. сталь V4A (1.4404); TROGAMID
Мин. кол-во циклов	50 миллионов
Вес [kg]	0,081

электрическое подключение

Электрическое подсоединение

Разъём M12

Назначение жил кабеля при подключении

Примечания

) включая дрейф, связанный с моментом затяжки, а также погрешности нулевого и максимального значений ) при колебаниях температуры до 10 K ) в % разнице /6 месяцев **) -40...100°C по запросу BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
Упаковочная величина [штука]	1

*) включая дрейф, связанный с моментом затяжки, а также погрешности нулевого и максимального значений **) при колебаниях температуры до 10 K ***) в % разнице /6 месяцев ****) -40...100°C по запросу BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения

Упаковочная величина [штука]
