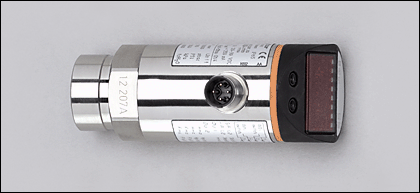

Датчик запорно-регулирующей арматуры Датчики давления: PY2068 PN-+,2BRBR14-MFRKG/US /V (19811)

Поставляем Датчик запорно-регулирующей арматуры Датчики давления: PY2068 PN-+,2BRBR14-MFRKG/US /V для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19811

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики давления: PY2068 PN-+,2BRBR14-MFRKG/US /V

Характеристики

Комбинированный датчик давления
Электрический разъём
Точка нуля и дипазон регулируются
Программируемая функция
Подключение к процессу: G ? I
2 Выхода OUT1 = Переключение на выходе OUT2 = Аналоговый выход
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: -250...250 mbar / -3,63...3,63 psi / -25,0...25,0 kPa

Область применения

Применение	Тип давления: относительное Жидкости и газы
Температура измеряемой среды [°C]	-25...80

Электронные данные

Электрическое исполнение	DC PNP/NPN
Рабочее напряжение [V]	18...32 DC ?)
Потребление тока [mA]	50
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	2 Выхода OUT1 = Переключение на выходе OUT2 = Аналоговый выход
Выход	1 x NO / NC программируемый + 1 x аналоговый (I / U, масштабируемый 1:4)
Номинальный ток [mA]	250
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Частота переключения [Hz]	6
Аналоговый выход	4...20 mA / 0...10 V
Наиб.нагрузка [?]	4...20 mA: max. (UB - 10) x 50; 700 при UB = 24 V; 0...10 V: min. 2000

Диапазон измерения / настройки

Дисплей	Mbar, kPa, psi, % der Spanne
Настройка параметров в пределах

Точность/ погрешность

Точность/ погрешность (в % интервала) Масштаб 1:1
Температурные коэффициенты (TK) в диапазоне 0...70° C (в % к интервалу в 10 K)
Погрешность точки переключения	± 0,2
Отклонение от характеристики *)	± 0,2
Линейность	± 0,1
Гистерезис	± 0,1
Повторяемость **)	± 0,1
долговременная стабильность ***)	± 0,1
наибольший TK коэффициент нулевой точки	± 0,2
наибольший TK коэффициент диапазона измерений	± 0,2

Время реакции

готовность к работе после подключения питания [s]	0,5
Миним. время отклика коммутационного выхода [ms]	100
затухание ренейного выхода (dAP) [s]	0,1...100,0
затухание аналогового выхода (dAA) [s]	0,1...100,0
Время реакции аналогового выхода [ms]	100
Встроенный 'Watchdog'	да

Программное обеспечение / Программирование

Возможные опции при программировании	гистерезис / фунуция 'окна'; N.O.(замыкатель) / N.C.(размыкатель); изменение полярности на выходе; выходы токовый / напряжения; сглаживание выходного сигнала; калибровка отображаемых величин; дисплей может поворачиваться / отключаться; отображение единиц измерения

Возможные опции при программировании

гистерезис / фунуция 'окна'; N.O.(замыкатель) / N.C.(размыкатель); изменение полярности на выходе; выходы токовый / напряжения; сглаживание выходного сигнала; калибровка отображаемых величин; дисплей может поворачиваться / отключаться; отображение единиц измерения

Условия эксплуатации

Температура окружающей среды [°C]	-25...80
Температура хранения [°C]	-40...100
Степень защиты	IP 65

Испытания / одобрения

Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-5 Выброс: 0,5/1 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность	DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]	181,26

Механические данные

Подключение к процессу	G ? I
Материалы корпуса в контакте с изм. средой	нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton)
Материал	нерж. сталь V2A (1.4301); PC (Makrolon); PBT (полибутилентерефталат); PA (полиамид); FPM (Viton)
Срок службы датчика в циклах срабатывания комм. выхода (миним.)	100 миллионов
Вес [kg]	0,288

Дисплеи / Элементы управления

Индикация	Дисплей 4 x светодиод зелёный Состояние выхода светодиод желтый Функции дисплея 4-х позиционный буквенно -цифровой дисплей Измеренные значения 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Программирование коммутационного выхода (OUT1):

Hno = гистерезис / N.O.

Hnc = гистерезис / N.C.

Fno = функция окна / N.O.

Fnc = функция окна / N.C.

Программирование аналогового выхода (OUT2):

I = выходной ток (4...20 mA)

U = выходное напряжение (0...10 V)

Примечания

) линейность, включая гистерезис и повторяемость; (настройка порогового значения по DIN 16086) ) при колебаниях температуры до 10 K **) в % диапазона за год
Упаковочная величина [штука]	1
