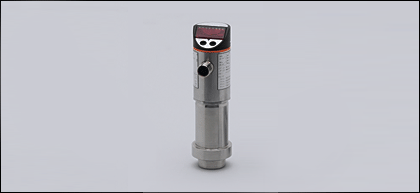

Датчик запорно-регулирующей арматуры Датчики давления: PY9000 PY-600-SE MFRKG/US/ /V (19818)

Поставляем Датчик запорно-регулирующей арматуры Датчики давления: PY9000 PY-600-SE MFRKG/US/ /V для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19818

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики давления: PY9000 PY-600-SE MFRKG/US/ /V

Характеристики

Датчик давления 600 бар для гомогенизаторов
Электрический разъём
Точка нуля и дипазон регулируются
Программируемая функция
Подключение к процессу: Соединение Clamp
2 выхода OUT1 = релейный выход OUT2 = релейный или аналог. выход
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: 0...600 bar

Область применения

Применение	Тип давления:относительное давление Жидкие или газообразные среды Применения в газообразных средах ограничено по давлению до 25 bar
Диапазон давления [bar]	800
Миним.разрывное давление [bar]	1200
Температура измеряемой среды [°C]	-25...100 (145 max 1h)

Электронные данные

Электрическое исполнение	DC PNP/NPN
Рабочее напряжение [V]	20...30 DC
Потребление тока [mA]	65
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	2 выхода OUT1 = релейный выход OUT2 = релейный или аналог. выход
Выход	2 x NO/ NC, программируемый или 1 x NO / NC, программируемый + 1 x аналоговый (4...20 мA / 0...10 В; масштабируемый 1:4)
Номинальный ток [mA]	2 x 250
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Частота переключения [Hz]	? 170
Аналоговый выход	4...20 mA / 0...10 V
Наиб.нагрузка [?]	4...20 mA: max. (UB - 10) x 50; 700 при UB = 24 V; 0...10 V: min. 2000

Диапазон измерения / настройки

Дисплей	Bar, psi, MPa
Диапазон контроля [bar]	0...600
Настройка параметров в пределах
Порог срабатывания выхода, SP [bar]	6...600
Точка сброса, rP [bar]	3...597
Начальная точка аналогового сигнала, ASP [bar]	0...240
Конечная точка аналогового сигнала, AEP [bar]	150...600
с шагом в [bar]	3

Точность/ погрешность

Точность/ погрешность (в % интервала) Масштаб 1:1
Температурные коэффициенты (TK) в диапазоне 0...80° C (в % к интервалу в 10 K)
Погрешность точки переключения	± 1,0
Отклонение от характеристики *)	± 1,0
Линейность	± 0,5
Гистерезис	± 1,0
Повторяемость **)	± 0,25
долговременная стабильность ***)	± 0,25
наибольший TK коэффициент нулевой точки	± 0,2
наибольший TK коэффициент диапазона измерений	± 0,2

Время реакции

готовность к работе после подключения питания [s]	0,3
Миним. время отклика коммутационного выхода [ms]	3
затухание ренейного выхода (dAP) [s]	0...4
затухание аналогового выхода (dAA) [s]	0 - 0; 1 - 0; 5 - 2
Время реакции аналогового выхода [ms]	3
Встроенный 'Watchdog'	да

Программное обеспечение / Программирование

Возможные опции при программировании	гистерезис / фунуция 'окна'; N.O.(замыкатель) / N.C.(размыкатель); изменение полярности на выходе; выходы токовый / напряжения; сглаживание выходного сигнала; калибровка отображаемых величин; дисплей может поворачиваться / отключаться; отображение единиц измерения

Возможные опции при программировании

гистерезис / фунуция 'окна'; N.O.(замыкатель) / N.C.(размыкатель); изменение полярности на выходе; выходы токовый / напряжения; сглаживание выходного сигнала; калибровка отображаемых величин; дисплей может поворачиваться / отключаться; отображение единиц измерения

Условия эксплуатации

Температура окружающей среды [°C]	-25...80
Температура хранения [°C]	-40...100
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-5 Выброс: 0,5/1 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN EN 60068-2-27 50 g (11 ms)
Вибропрочность	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]	145

Механические данные

Подключение к процессу	Соединение Clamp
Материалы корпуса в контакте с изм. средой	нерж. сталь V4A (1.4404); Керамика (99,9 % Al2 O3); FKM
Материал	нерж. сталь V2A (1.4301); нерж. сталь V4A (1.4404); PC (Makrolon); PBT (полибутилентерефталат); PA (полиамид); FPM (Viton); EPDM/X (Santoprene)
Срок службы датчика в циклах срабатывания комм. выхода (миним.)	50 миллионов
Вес [kg]	0,366

Дисплеи / Элементы управления

Индикация	Дисплей 3 x светодиод зелёный Состояние выхода 2 x светодиод желтый Функции дисплея 4-х позиционный буквенно -цифровой дисплей Измеренные значения 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Программирование функции на выходе

(OUT1 / OUT2):

Hno = гистерезис / нормально открытый

Hnc = гистерезис / нормально закрытый

Fno = функция 'окна' / нормально открытый

Fnc = функция 'окна' / нормально закрытый

Комплементарные выходы:

выход 1 = Hno, выход 2 = Hnc

(одни и те же точки переключения SP / rP)

Программирование аналог. выхода (OUT2):

I = токовый выход (4...20 mA)

U = выход по напряжению (0...10 V)

Примечания

) линейность, включая гистерезис и повторяемость; (настройка порогового значения по DIN 16086) ) при колебаниях температуры до 10 K **) в % диапазона за год
Упаковочная величина [штука]	1
