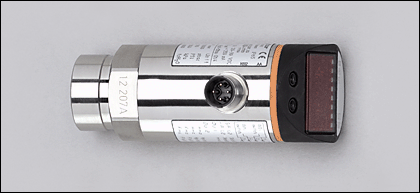

Датчик запорно-регулирующей арматуры Датчики давления: PY9961 PN-250-SBR14-QFPKA/US/ /V (19829)
Поставляем Датчик запорно-регулирующей арматуры Датчики давления: PY9961 PN-250-SBR14-QFPKA/US/ /V для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.
есть на складе
наши менеджеры Online
Внимание!
Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.
Наши отгрузки
- Описание
Описание Датчики давления: PY9961 PN-250-SBR14-QFPKA/US/ /V
Характеристики
| Электронный датчик давления | |
| Электрический разъём | |
| Программируемая функция | |
| Подключение к процессу: G ? I | |
| 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | |
| 4-х позиционный буквенно -цифровой дисплей | |
| Диапазон контроля: 0...250 bar / 0...3620 psi / 0...25 MPa |
Область применения
| Применение | Тип давления:относительное давление Жидкие или газообразные среды Применения в газообразных средах ограничено по давлению до 25 bar |
|---|---|
| Температура измеряемой среды [°C] | -25...80 |
Электронные данные
| Электрическое исполнение | AC/DC PNP |
|---|---|
| Рабочее напряжение [V] | 18...55 DC / 24 AC ± 20 % |
| Потребление тока [mA] | 50 |
| сопротивление изоляции [M?] | > 100 (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Защита от перенапряжения [V] | до 60 V DC / 40 V AC |
Выходы
| Выход | 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход |
|---|---|
| Выход | 2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция) |
| Номинальный ток [mA] | 2 x 100 |
| Падение напряжения [V] | 3 |
| Защита от короткого замыкания | тактовый |
| Частота переключения [Hz] | ? 170 |
Диапазон измерения / настройки
| Настройка параметров в пределах |
Точность/ погрешность
| Точность/ погрешность (в % интервала) | |
| Температурные коэффициенты (TK) в диапазоне -20...80° C (в % к интервалу в 10 K) | |
| Погрешность точки переключения | ± 0,5 |
|---|---|
| Отклонение от характеристики *) | ± 0,25 (BFSL) / ± 0,5 (LS) |
| Гистерезис | ± 0,25 |
| Повторяемость **) | ± 0,1 |
| долговременная стабильность ***) | ± 0,05 |
| наибольший TK коэффициент нулевой точки | 0,2 |
| наибольший TK коэффициент диапазона измерений | 0,2 |
Время реакции
| готовность к работе после подключения питания [s] | 0,5 |
|---|---|
| Программируемое время задержки dS, dr [s] | 0; 0,2...50 |
| Встроенный 'Watchdog' | да |
Условия эксплуатации
| Температура окружающей среды [°C] | -20...80 |
|---|---|
| Температура хранения [°C] | -40...100 |
| Степень защиты | IP 67 |
Испытания / одобрения
| Электромагнитная совместимость | EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-5 Выброс: 0,5/1 kV EN 61000-4-6 ВЧ проводимость: 10 V |
|---|---|
| Ударопрочность | DIN IEC 68-2-27: 50 g (11 ms) |
| Вибропрочность | DIN IEC 68-2-6: 20 g (10...2000 Hz) |

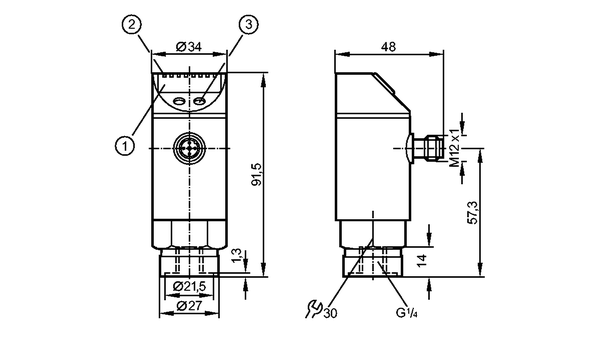

Механические данные
| Подключение к процессу | G ? I |
|---|---|
| Материалы корпуса в контакте с изм. средой | нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton) |
| Материал | нерж. сталь V2A (1.4301); нерж. сталь V4A (1.4404); PC (Makrolon); PBT (полибутилентерефталат); PEI; FPM (Viton); EPDM/X (Santoprene) |
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов |
| Вес [kg] | 0,262 |
Дисплеи / Элементы управления
| Индикация | Дисплей 3 x светодиод зелёный Состояние выхода 2 x светодиод желтый Функции дисплея 4-х позиционный буквенно -цифровой дисплей Измеренные значения 4-х позиционный буквенно -цифровой дисплей |
|---|
электрическое подключение
| Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||
|---|---|---|---|---|---|
Назначение жил кабеля при подключении
| |||||
Примечания
| BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения **) при колебаниях температуры до 10 K ***) в % разнице /6 месяцев | |
| Упаковочная величина [штука] | 1 |
|---|---|
