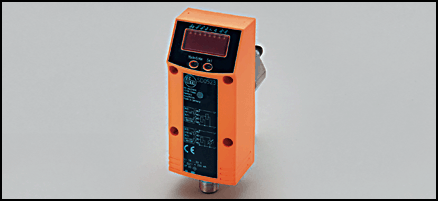

Датчик запорно-регулирующей арматуры Датчики потока: SD0523 SDD11DGXFPKG/US-100 (20116)

Поставляем Датчик запорно-регулирующей арматуры Датчики потока: SD0523 SDD11DGXFPKG/US-100 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

20116

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики потока: SD0523 SDD11DGXFPKG/US-100

Характеристики

Датчик расхода сжатого воздуха
Электрический разъём
Подключение к процессу: G 1 I
Программируемая функция
Регулируемый для внутреннего диаметра трубы (38...254 мм)
2 выхода
OUT1: контроль потока (бинарный), измерение скорости потока (импульсы), предварительная установка измерителя (бинарный)
OUT2: контроль потока или температуры (аналоговый или бинарный)
Мониторинг скорости потока
Контроль температуры
Предел показаний
0...60 °C

Область применения

Применение	Сжатый воздух
Предел прочности по давлению [бар]	16
MAWP (для применений согласно CRN) [bar]	16
Температура измеряемой среды [°C]	0...60

Электронные данные

Электрическое исполнение	DC PNP
Рабочее напряжение [V]	18...30 DC; согласно EN 50178, SELV, PELV
Потребление тока [mA]	110
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	OUT1: NO /NC программируемый или импульсный OUT2: NO /NC программируемый или аналоговый (4...20 мA, масштабируемый)
Номинальный ток [mA]	2 x 250
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Аналоговый выход	4...20 mA
Наиб.нагрузка [?]	500
Импульсный выход	Расходомер

Диапазон измерения / настройки

Примечание	Die unter 'Mess-/Einstellbereich' angegebenen Werte zur Stromungsuberwachung gelten fur D = 72 mm.
Контроль скорости потока
Контроль моментального расхода
Контроль температуры
Диапазон измерения [Nm?]	0…9999 x 10?
Предел показаний [Nm?]	0…9999 x 10?
Значение импульса	1…1000 x 10?
с шагом в	1 Nm?
Длина импульса [s]	0,7 ... 2 (D = 72 mm)
Диапазон контроля [°C]	0...60
Предел показаний [°C]	-12...72
Разрешение [°C]	0,2
Порог срабатывания выхода, SP [°C]	0,4...60,0
Точка сброса, rP [°C]	0,2...59,8
Начальная точка аналогового сигнала, ASP [°C]	0...45
Конечная точка аналогового сигнала, AEP [°C]	15...60
с шагом в [°C]	0,2

Точность/ погрешность

Контроль скорости потока
Контроль температуры
Точность	± (6 % MW + 0,6 % MEW) *)
Воспроизводимость [% от измеряемой величины]	± 1,5 *)
Точность [K]	± 2,5 (Q > 2 Nm?/h)

Время реакции

готовность к работе после подключения питания [s]	1
Контроль скорости потока
Контроль температуры
Время реакции [s]	0,1 (dAP = 0)
Время реакции [s]	30 (Q > 2 Nm?/h)
Демпфирование, dAP [s]	0 - 0,2 - 0,4 - 0,6 - 0,8 - 1

Программное обеспечение / Программирование

Возможные опции при программировании	гистерезис / функция окна; NO / NC; токовый / импульный выход; поворот дисплея / отключение дисплея; отображение единиц измерения, функция суммирования

интерфейсы

IO-Link-Device
Способ передачи	COM 2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9
IO-Link-Device ID	381d / 00 01 7D h
Профили	Smart Sensor: Process Data Variable; Device Identification
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	3
Бинарные рабочие данные	2
Миним.время рабочего цикла [ms]	5

Условия эксплуатации

Температура окружающей среды [°C]	0...60
Температура хранения [°C]	-20...85
Макс. допустимая относительная влажность воздуха [%]	90
Степень защиты	IP 65

Испытания / одобрения

Электромагнитная совместимость	DIN EN 60947-5-9 DIN EN 61000-6-3
Вибропрочность	DIN EN 60068-2-6 5 g (55...2000 Hz)
MTTF [лет]	213

Механические данные

Подключение к процессу	G 1 I
Материалы корпуса в контакте с изм. средой	нерж. сталь (316S16); нерж. сталь V2A (1.4301); керамика стекло обработанное; PEEK; полиэстер; FKM; алюминий анодное оксидирование
Материал	пластик PBT-GF 20; PC (Поликарбонат); нерж. сталь V2A (1.4301); FKM
Вес [kg]	0,442

Дисплеи / Элементы управления

Индикация	Дисплей 4 x светодиод зелёный (Nm?/min, Nm?/h, Nm?, °C) Функции дисплея 1 x светодиод зелёный Состояние выхода 2 x светодиод желтый Измеренные значения 4-х позиционный буквенно -цифровой дисплей программирование 4-х позиционный буквенно -цифровой дисплей

Индикация

Дисплей 4 x светодиод зелёный (Nm?/min, Nm?/h, Nm?, °C) Функции дисплея 1 x светодиод зелёный Состояние выхода 2 x светодиод желтый Измеренные значения 4-х позиционный буквенно -цифровой дисплей программирование 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12

Назначение жил кабеля при подключении

Цвета жил
BK	чёрный
BN	коричневый
BU	синий
WH	белый

OUT1: контроль потока (бинарный), измерение скорости потока (импульсы), предварительная установка измерителя (бинарный)

IO-Link

OUT2: контроль потока или температуры (аналоговый или бинарный)

вход сброса показаний счетчика

------------------------

Цвета в соответствии с DIN EN 60947-5-2

Примечания

) Для D = 72мм, T = 22°C и стандартного расхода потока 50...850 Нм?/ч *) средний поток в пределах диапазона измерения потока Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533. D = внутренний диаметр трубы
Упаковочная величина [штука]	1

*) Для D = 72мм, T = 22°C и стандартного расхода потока 50...850 Нм?/ч **) средний поток в пределах диапазона измерения потока Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533. D = внутренний диаметр трубы
