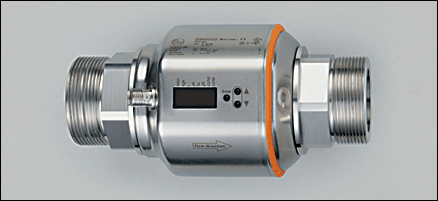

Датчик запорно-регулирующей арматуры Датчики потока: SM2004 SMR21XGX50KG/US (20218)

Поставляем Датчик запорно-регулирующей арматуры Датчики потока: SM2004 SMR21XGX50KG/US для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

20218

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики потока: SM2004 SMR21XGX50KG/US

Характеристики

Магнитно-индуктивный датчик потока
Электрический разъём
Подключение к процессу: G2 с уплотнителем
подключение к трубе при помощи адаптера
Обнаружение пустой трубы
2 выхода
OUT1 = аналоговый сигнал температуры OUT2 = аналоговый сигнал потока
4-х позиционный буквенно -цифровой дисплей
Единицы измерения: л/мин, м?/ч, галлон/мин, галлон/час, °C, °F
Диапазон измерения
5...600 l/min (1,3...158,5 gpm)

Область применения

Применение	Электропроводящие жидкости (электропроводность: >= 20 мкСм/см, вязкость: 70 мм?/с при 40°C)
Предел прочности по давлению [бар]	16
Температура измеряемой среды [°C / °F]	-10...70 / 14...158

Электронные данные

Электрическое исполнение	DC
Рабочее напряжение [V]	18...32 DC ?)
Потребление тока [mA]	150
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	OUT1: аналоговый (4…20 мA) или IO-Link OUT2: аналоговый (4…20 мA)
Аналоговый выход	4...20 mA; ? 22 mA
Наиб.нагрузка [?]	500

Диапазон измерения / настройки

Контроль скорости потока
Контроль температуры
Динамика измерения	1:120
Диапазон контроля [°C / °F]	-20...80 / -4...176
Предел показаний [°C / °F]	-40...100 / -40...212
Разрешение [°C / °F]	0,2 / 0,5
Начальная точка аналогового сигнала, ASP [°C / °F]	-20...60 / -4...140
Конечная точка аналогового сигнала, AEP [°C / °F]	0...80 / 32...176
с шагом в [°C / °F]	0,2 / 0,5

Точность/ погрешность

Контроль скорости потока
Контроль температуры
Точность [в % от диапазона]	± (0,8% MW + 0,5% MEW) ?)
Повторяемость	± 0,2% MEW
Точность [K]	± 1 (25 °C; Q > 15 l/min) / ± 1 (77 °F; Q > 4 gpm)
Дрейф температуры	± 0,0333 °C / K; ± 0,0599 °F / K

Время реакции

готовность к работе после подключения питания [s]	5
Контроль скорости потока
Контроль температуры
Время реакции [s]	0,35 (dAP = 0)
Время реакции [s]	T09 = 3 (Q > 15 l/min) / T09 = 3 (Q > 4 gpm)
Демпфирование, dAP [s]	0...5

Программное обеспечение / Программирование

Возможные опции при программировании	Дисплей можно отключить; Дисплей; Обнаружение пустой трубы

интерфейсы

IO-Link-Device
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9 FDIS
IO-Link-Device ID	379 d / 00 01 7B h
Профили	Smart Sensor: Process Data Variable; Device Identification
SIO режим	нет
Нужный тип порта	A
Аналоговые рабочие данные	3
Бинарные рабочие данные	2
Миним.время рабочего цикла [ms]	5

Условия эксплуатации

Температура окружающей среды [°C / °F]	-10...60 / 14...140
Температура хранения [°C / °F]	-25...80 / -13...176
Степень защиты	IP 65 / IP 67

Испытания / одобрения

Druckgeraterichtlinie	Artikel 3 Absatz 3 - Gute Ingenieurpraxis
Электромагнитная совместимость	DIN EN 60947-5-9
Ударопрочность	DIN EN 60068-2-27 20 g (11 ms)
Вибропрочность	DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [лет]	78

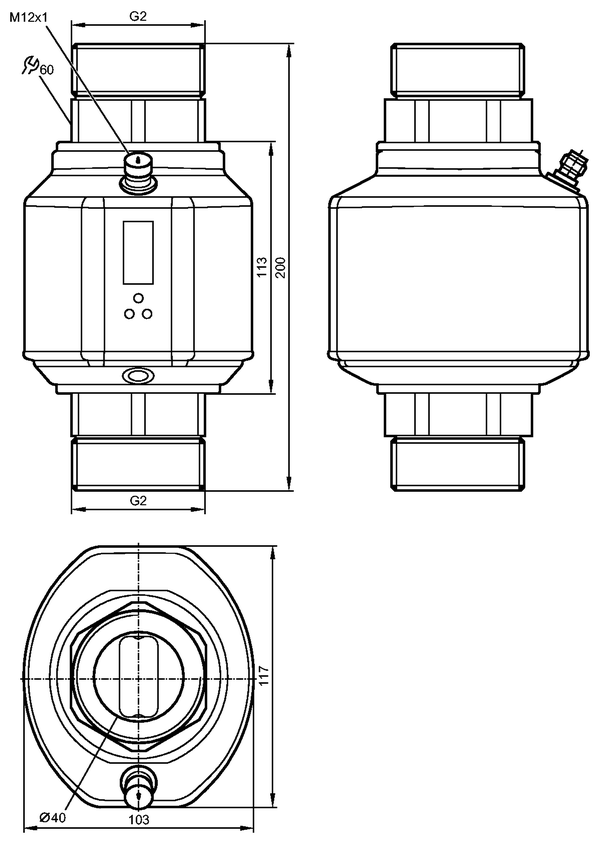

Механические данные

Подключение к процессу	G2 с уплотнителем
Материалы корпуса в контакте с изм. средой	нерж. сталь V4A (1.4404); нерж. сталь V4A (1.4571) (320S31); PEEK; Хастеллой C-4 (2.4610); Centellen; FKM
Материал	нерж. сталь V4A (1.4404); нерж. сталь V4A (1.4571) (320S31); PEI; FKM; пластик PBT-GF 20; Эластан
Вес [kg]	3,065

Дисплеи / Элементы управления

Индикация	Дисплей 6 x светодиод зелёный (l/min, m?/h, gpm, gph, °C, °F) Функции дисплея 1 x светодиод желтый (10?) Измеренные значения 4-х позиционный буквенно -цифровой дисплей программирование 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Цвета жил
BK	чёрный
BN	коричневый
BU	синий
WH	белый

Цвета в соответствии с DIN EN 60947-5-2

------------------------

OUT1:

Контроль температуры

IO-Link ?)

OUT2:

Контроль потока

Принадлежности

Принадлежности (входят в комплект)	2 прокладки (Centellen); этикета

Примечания

?) по DIN EN 50178, SELV, PELV ?) IO-Link Kommunikation muss im Menu aktiviert werden ?) Q > 15l/min, Mediums- und Umgebungstemperatur +22°C ± 4K (+72°F ± 7°F) MW = измеренная величина MEW = граничная величина измеряемого диапазона
Упаковочная величина [штука]	1
