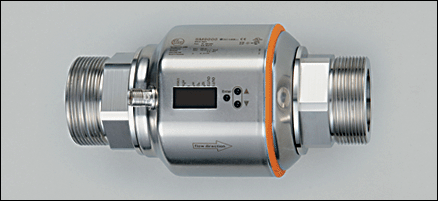

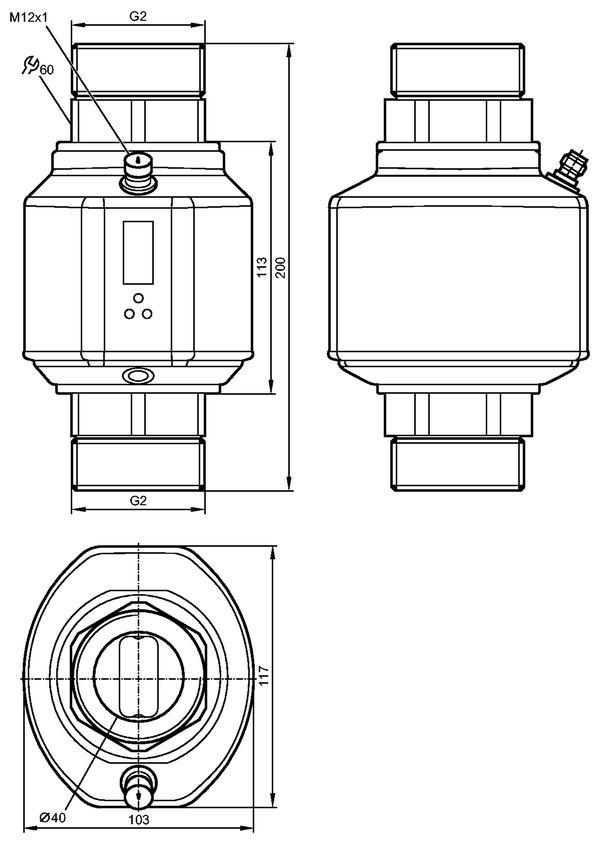

| Магнитно-индуктивный датчик потока | |
| Электрический разъём | |
| Подключение к процессу: G2 с уплотнителем | |
| подключение к трубе при помощи адаптера | |
| Программируемая функция | |
| Суммирующая функция | |
| Обнаружение пустой трубы | |
| 2 выхода OUT1 = контроль потока (бинарный), измерение скорости потока (импульсы), предварительная установка измерителя (бинарный) OUT2 = контроль потока или температуры (аналоговый или бинарный) | |
| вход сброса показаний счетчика | |
| 4-х позиционный буквенно -цифровой дисплей | |
| Диапазон измерения | |
| 5...300 l/min |
| Применение | Электропроводящие жидкости (электропроводность: >= 20 мкСм/см, вязкость: 70 мм?/с при 40°C) |
|---|---|
| Предел прочности по давлению [бар] | 16 |
| Температура измеряемой среды [°C] | -10...70 |
| Электрическое исполнение | DC PNP/NPN |
|---|---|
| Рабочее напряжение [V] | 18...32 DC ?) |
| Потребление тока [mA] | 150 |
| сопротивление изоляции [M?] | > 100 (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Выход | OUT1: нормально открытый / нормально закрытый программируемый или импульсный или частотный или функция обнаружения пустой трубы или IO-Link OUT2: нормально открытый / нормально закрытый программируемый или аналоговый (4...20 мA; 0...10 В, масштабируемый) или функция обнаружения пустой трубы |
|---|---|
| Номинальный ток [mA] | 2 x 250 |
| Падение напряжения [V] | 2 |
| Защита от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Аналоговый выход | 4...20 mA; 0...10 V |
| Наиб.нагрузка [?] | 500 (4...20 mA) |
| Наиб. нагрузка [?] | 2000 (0...10 V) |
| Импульсный выход | Расходомер |
| Диапазон частот [Hz] | 0,1...10000 |
| Обнаружение пустой трубы | нормально закрытый / нормально открытый |
|---|---|
| Контроль скорости потока | |
| Контроль моментального расхода | |
| Контроль температуры | |
| Конечная точка потока, FEP | 20...300 l/min; 1,5...18 m?/h |
| Frequenzendpunkt, FrEP | 0,01...10 kHz |
| с шагом в | 10 Hz |
| с шагом в | 0,1 l |
| Динамика измерения | 1:60 |
| Диапазон измерения [l...m?] | 0,0…9999 x 10? |
| Предел показаний [l...m?] | 0,0…9999 x 10? |
| Порог срабатывания выхода, SP [l...m?] | 0,1…9999 x 10? |
| Значение импульса | 0,1 l...300 x 10? m? |
| Длина импульса [s] | 0,016...2 |
| Диапазон контроля [°C] | -20...80 |
| Предел показаний [°C] | -40...100 |
| Разрешение [°C] | 0,2 |
| Порог срабатывания выхода, SP [°C] | -19,2...80,0 |
| Точка сброса, rP [°C] | -19,6...79,6 |
| Начальная точка аналогового сигнала, ASP [°C] | -20...60 |
| Конечная точка аналогового сигнала, AEP [°C] | 0...80 |
| с шагом в [°C] | 0,2 |
| Контроль скорости потока | |
| Контроль температуры | |
| Точность | ± (0,8% MW + 0,5% MEW) ?) |
|---|---|
| Повторяемость | ± 0,2% MEW |
| Точность [K] | ± 1 (25 °C; Q > 15 l/min) |
| Дрейф температуры | ± 0,0333 °C / K |
| готовность к работе после подключения питания [s] | 5 |
|---|---|
| Контроль скорости потока | |
| Контроль температуры | |
| Задержка при запуске [s] | 0...50 |
| Время реакции [s] | 0,35 (dAP = 0) |
| Время реакции [s] | T09 = 3 (Q > 15 l/min) |
| Демпфирование, dAP [s] | 0...5 |
| Возможные опции при программировании | Hysterese / Fenster; Schlie?er / Offner; Schaltlogik; Strom-/ Spannungs-/ Frequenz-/ Impulsausgang; Anlaufuberbruckungszeit; Display abschaltbar; Anzeigeeinheit; Leerrohr-Erkennung |
|---|
| IO-Link-Device | |
| Способ передачи | COM2 (38,4 kBaud) |
|---|---|
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| IO-Link-Device ID | 391d / 00 01 87h |
| Профили | Smart Sensor: Process Data Variable; Device Identification |
| SIO режим | да |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 3 |
| Бинарные рабочие данные | 2 |
| Миним.время рабочего цикла [ms] | 5 |
| Температура окружающей среды [°C] | -10...60 |
|---|---|
| Температура хранения [°C] | -25...80 |
| Степень защиты | IP 65 / IP 67 |
| Druckgeraterichtlinie | Artikel 3 Absatz 3 - Gute Ingenieurpraxis |
|---|---|
| Электромагнитная совместимость | DIN EN 61000-4-2 ESD: 4 kV CD / 8 kV AD DIN EN 61000-4-3 HF излучение: 10 V/m DIN EN 61000-4-4 разрыв: 2 kV DIN EN 61000-4-5 Surge: 1 kV DIN EN 61000-4-6 ВЧ проводимость: 10 V |
| Ударопрочность | DIN EN 60068-2-27 20 g (11 ms) |
| Вибропрочность | DIN EN 60068-2-6 5 g (10...2000 Hz) |
| MTTF [лет] | 78 |
| Подключение к процессу | G2 с уплотнителем |
|---|---|
| Материалы корпуса в контакте с изм. средой | нерж. сталь V4A (1.4404); нерж. сталь V4A (1.4571) (320S31); PEEK; Хастеллой C-4 (2.4610); Centellen; FKM |
| Материал | нерж. сталь V4A (1.4404); нерж. сталь V4A (1.4571) (320S31); PEI; FKM; пластик PBT-GF 20; Эластан |
| Вес [kg] | 3,121 |
| Индикация | Дисплей 6 x светодиод зелёный (l/min, m?/h, l, m?, 10?, °C) Состояние выхода 2 x светодиод желтый Измеренные значения 4-х позиционный буквенно -цифровой дисплей программирование 4-х позиционный буквенно -цифровой дисплей |
|---|
| Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Назначение жил кабеля при подключении
| |||||||||||||||||||||||||||||||||
| Принадлежности (входят в комплект) | 2 прокладки (Centellen); этикета |
|---|
| ?) по DIN EN 50178, SELV, PELV ?) Q > 15l/min, Mediums- und Umgebungstemperatur +22°C ± 4K MW = измеренная величина MEW = граничная величина измеряемого диапазона | |
| Упаковочная величина [штука] | 1 |
|---|---|
