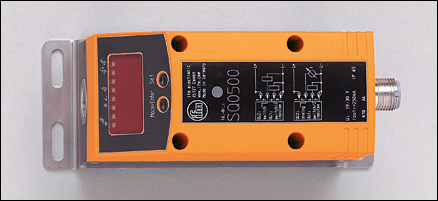

Датчик запорно-регулирующей арматуры Датчики потока: SQ0500 SQR18DXBFPKG/US-100 (20246)
Поставляем Датчик запорно-регулирующей арматуры Датчики потока: SQ0500 SQR18DXBFPKG/US-100 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.
есть на складе
наши менеджеры Online
Внимание!
Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.
Наши отгрузки
- Описание
Описание Датчики потока: SQ0500 SQR18DXBFPKG/US-100
Характеристики
| Датчик расхода | |
| Электрический разъём | |
| Подключение к процессу: G ? | |
| Программируемая функция | |
| 2 выхода OUT1 = контроль потока (бинарный), измерение скорости потока (импульсы), предварительная установка измерителя (бинарный) OUT2 = контроль потока или температуры (аналоговый или бинарный) | |
| Диапазон контроля | |
| 0...240 ml/min | |
| Диапазон измерения | |
| 1...200 ml/min | |
| 0...60 °C |
Область применения
| Применение | вода, жидкости на водной основе |
|---|---|
| Предел прочности по давлению [бар] | 10 |
| Температура измеряемой среды [°C] | 0...60 |
Электронные данные
| Электрическое исполнение | DC PNP |
|---|---|
| Рабочее напряжение [V] | 19...30 DC ?) |
| Потребление тока [mA] | 110 |
| Класс защиты | III |
| Защита от переполюсовки | да |
Выходы
| Выход | OUT1: NO /NC программируемый или импульсный OUT2: NO /NC программируемый или аналоговый (4...20 мA, масштабируемый) |
|---|---|
| Номинальный ток [mA] | 2 x 250 |
| Падение напряжения [V] | 2 |
| Защита от короткого замыкания | тактовый |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Аналоговый выход | 4...20 mA |
| Наиб.нагрузка [?] | 500 |
| Импульсный выход | Расходомер |
Диапазон измерения / настройки
| Контроль скорости потока | |
| Контроль моментального расхода | |
| Контроль температуры | |
| Диапазон измерения [ml/min] | 1...200 |
|---|---|
| Предел показаний [ml/min] | 0...240 |
| Порог срабатывания выхода, SP [ml/min] | 6...200 |
| Точка сброса, rP [ml/min] | 1...195 |
| Начальная точка аналогового сигнала, ASP [ml/min] | 0...150 |
| Конечная точка аналогового сигнала, AEP [ml/min] | 50...200 |
| с шагом в [ml/min] | 1 |
| Динамика измерения | 1:200 |
| Значение импульса | 0,1...2000000000 ml |
| с шагом в | 0,1...1000000 ml |
| Длина импульса [s] | 0,0125...2 |
| Диапазон контроля [°C] | 0,0...60,0 |
| Предел показаний [°C] | 0,0...72,0 |
| Порог срабатывания выхода, SP [°C] | 1,8...60,0 |
| Точка сброса, rP [°C] | 0,3...58,5 |
| Начальная точка аналогового сигнала, ASP [°C] | 0,0...45,0 |
| Конечная точка аналогового сигнала, AEP [°C] | 15,0...60,0 |
| с шагом в [°C] | 0,1 |
Точность/ погрешность
| Контроль скорости потока | |
| Точность | ± (15 % MW + 2 % MEW) ***) |
|---|---|
| Повторяемость | ± 3% MW |
Время реакции
| готовность к работе после подключения питания [s] | 5 |
|---|---|
| Контроль скорости потока | |
| Время реакции [s] | 0,3 (dAP = 0) *) / 2,5 (dAP = 0) **) |
| Демпфирование, dAP [s] | 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1...5 |
Условия эксплуатации
| Температура окружающей среды [°C] | 0...60 |
|---|---|
| Температура хранения [°C] | -25...85 |
| Степень защиты | IP 65 |
Испытания / одобрения
| Электромагнитная совместимость | EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-6 ВЧ проводимость: 10 V |
|---|---|
| Ударопрочность | DIN IEC 68-2-27: 30 g (11 ms) |
| Вибропрочность | DIN IEC 68-2-6: 5 g (55...2000 Hz) |
| MTTF [лет] | 231 |

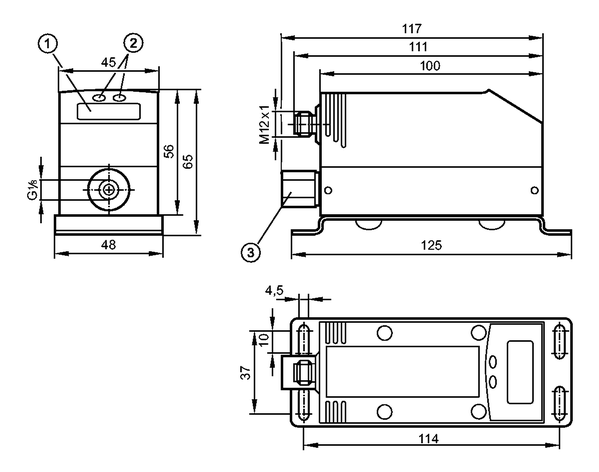

Механические данные
| Подключение к процессу | G ? |
|---|---|
| Материалы корпуса в контакте с изм. средой | нерж. сталь V4A (1.4404); NBR |
| Материал | нерж. сталь V4A (1.4404); PC; пластик PBT-GF 20; POM; FKM |
| Вес [kg] | 0,458 |
Дисплеи / Элементы управления
| Индикация | Дисплей 3 x светодиод зелёный (ml/min, ml, °C) Функции дисплея 2 x светодиод желтый Состояние выхода 2 x светодиод желтый Измеренные значения 4-х позиционный буквенно -цифровой дисплей программирование 4-х позиционный буквенно -цифровой дисплей |
|---|
электрическое подключение
| Электрическое подсоединение | Разъём M12 | |||
|---|---|---|---|---|
Назначение жил кабеля при подключении
| ||||
Примечания
| MW = измеренная величина MEW = граничная величина измеряемого диапазона ?) по EN50178, SELV, PELV *) для возрастающего потока **) для уменьшения потока ***) Значения указаны при эксплуатации в следующих условиях: - применение: вода - Температура среды: 20 °C - Температура окружающей среды: 22...28 °C - Прибор со встроенным стабилизатором потока Падение давления без стабилизатора потока: макс. 5 мбар Падение давления со стабилизатором потока: макс. 23 мбар | |
| Упаковочная величина [штука] | 1 |
|---|---|
