Датчик запорно-регулирующей арматуры Датчики потока: SU9004 SUR54HGB50KG/W/US-100-IPF (20263)

Поставляем Датчик запорно-регулирующей арматуры Датчики потока: SU9004 SUR54HGB50KG/W/US-100-IPF для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

20263

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики потока: SU9004 SUR54HGB50KG/W/US-100-IPF

Характеристики

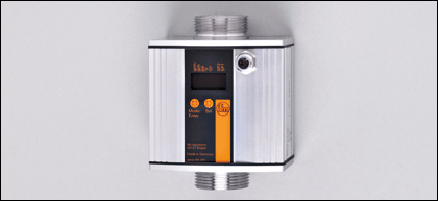

Ультразвуковой датчик потока
Электрический разъём
Подключение к процессу: плоский уплотнитель G 1?
2 выхода
OUT1 = аналоговый сигнал температуры OUT2 = аналоговый сигнал потока
Диапазон измерения
0...200 l/min
-10...80 °C
Max. допустимый расход
220 л/мин (13,2 м?/ч)
подключение к трубе при помощи адаптера

Область применения

Применение	Flussige Medien der Fluidgruppe 2 gema? der Druckgeraterichtlinie (DGRL): Wasser, Glykol-Losungen, Ole (Niederviskose Ole mit Viskositat 7...40 mm?/s bei 40°C; Hochviskose Ole mit Viskositat 30...68 mm?/s bei 40°C)
Предел прочности по давлению [бар]	16
Температура измеряемой среды [°C]	-10...80

Электронные данные

Электрическое исполнение	DC
Рабочее напряжение [V]	19...30 DC ?)
Потребление тока [mA]	100
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	2 x аналоговый (4...20 mA масштабируемый)
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Аналоговый выход	4...20 mA
Наиб.нагрузка [?]	500

Диапазон измерения / настройки

Контроль скорости потока
Контроль температуры
Диапазон контроля [°C]	-10...80,0
Разрешение [°C]	0,2
Начальная точка аналогового сигнала, ASP [°C]	-10,0...62,0
Конечная точка аналогового сигнала, AEP [°C]	8,0...80,0
с шагом в [°C]	0,2

Точность/ погрешность

Контроль скорости потока
Контроль температуры
Точность	± (3% MW + 0,2% MEW) ) / ± (8% MW + 0,5% MEW) *)
Повторяемость	1 l/min; 60 l/h; 0,05 gpm; 3 gph
Точность [K]	± 3 (Q > 20 l/min)

Время реакции

готовность к работе после подключения питания [s]	10
Контроль скорости потока
Контроль температуры
Время реакции [s]	0,250 (dAP = 0)
Время реакции [s]	T09 = 30 (Q > 20 l/min) *)
Демпфирование, dAP [s]	0,0...1,0

Условия эксплуатации

Температура окружающей среды [°C]	-10...60
Температура хранения [°C]	-25...80
Степень защиты	IP 67

Испытания / одобрения

Druckgeraterichtlinie	Artikel 3 Absatz 3 - Gute Ingenieurpraxis
Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-5 Выброс: 0,5 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN IEC 68-2-27: 20 g (11 ms)
Вибропрочность	DIN IEC 68-2-6: 5 g (10...2000 Hz)
MTTF [лет]	203

Механические данные

Подключение к процессу	плоский уплотнитель G 1?
Материалы корпуса в контакте с изм. средой	нерж. сталь V4A (1.4404); витон; PPS; Centellen 200
Материал	корпус: AlMgSi0,5 анодное оксидирование; уплотнение: витон; корпус разъёма: латунь покрытие Optalloy; PA 6.6; Защитное покрытие: полиамид
Вес [kg]	1,893

Дисплеи / Элементы управления

Индикация	Дисплей 6 x светодиод зелёный (l/min, m?/h, gpm, gph, °C, °F) Измеренные значения 4-х позиционный буквенно -цифровой дисплей программирование 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

OUT1 = аналоговый сигнал температуры

OUT2 = аналоговый сигнал потока

Принадлежности

Принадлежности (входят в комплект)	2 прокладки (Centellen)
Принадлежности (дополнительные)	адаптер; номер для заказа E40205 (для труб R1, нерж.сталь); номер для заказа E40206 (для труб 1' NPT, нерж.сталь)

Примечания

?) по EN50178, SELV, PELV ) для воды *) для гликоля (35%) и масел (вязкость: 68 mm?/s при 40°C) Уплотнение: только с прокладками Centellen, поставляемыми в наборе MW = измеренная величина MEW = граничная величина измеряемого диапазона
Упаковочная величина [штука]	1
