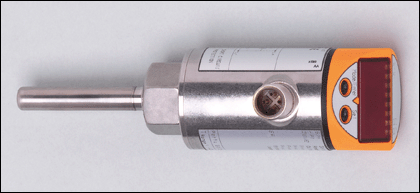

Датчик запорно-регулирующей арматуры Датчики температуры: TN2531 TN-013KCBD10-MFRKG/US/ /V (20365)

Поставляем Датчик запорно-регулирующей арматуры Датчики температуры: TN2531 TN-013KCBD10-MFRKG/US/ /V для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

20365

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики температуры: TN2531 TN-013KCBD10-MFRKG/US/ /V

Характеристики

Электронный датчик температуры
Компактная конструктивная форма с использованием сменных переходников
Электрический разъём
Подключение к процессу: Внутренняя резьба M18 x 1,5 для адаптера
Монтажная длина EL: 45 mm
Пороговый выход, аналоговый выход 4...20 mA или 0...10 V
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: -40...150 °C / -40...302 °F
Измерительный элемент: 1 x Pt 1000, to DIN EN 60751, класс B

Область применения

Применение	Жидкие или газообразные среды
Предел прочности по давлению [бар]	300
Миним.глубина установки [mm]	12

Электронные данные

Электрическое исполнение	DC PNP/NPN
Рабочее напряжение [V]	18...32 DC
Потребление тока [mA]	50
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	Пороговый выход, аналоговый выход 4...20 mA или 0...10 V
Выход	1 x NO / NC программируемый + 1 x аналоговый (4...20 мA / 0...10 В, масштабируемый)
Номинальный ток [mA]	250
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Аналоговый выход	4...20 mA / 0...10 V

Диапазон измерения / настройки

аналоговая пусковая точка, AСП °C / °F	-40,0...145,0 / -40,0...293,0
аналоговая конечная точка, АЕП °C / °F	-35; 0...150; 0 / -31; 0...302; 0
Настройка параметров в пределах
Разрешение
Коммутационный выход [K]	0,1
Аналоговый выход [K]	0,1
Индикация [K]	0,1

Точность/ погрешность

Погрешность точки переключения [K]	± 0,3
Аналоговый выход [K]	± 0,3
Индикация [K]	± 0,3
Температурный дрейф (на каждые 10К)	0,1

Время реакции

готовность к работе после подключения питания [s]	1
Динамика реакции T05 / T09 [s]	1 / 3 *)
Дискретность измерения / индикации [ms]	200
Встроенный 'Watchdog'	да

Программное обеспечение / Программирование

Настройка точки переключения	Кнопка для программирования

интерфейсы

IO-Link-Device
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.0

Условия эксплуатации

Температура окружающей среды [°C]	-25...70
Температура хранения [°C]	-40...100
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-5 Выброс: 1 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]	209

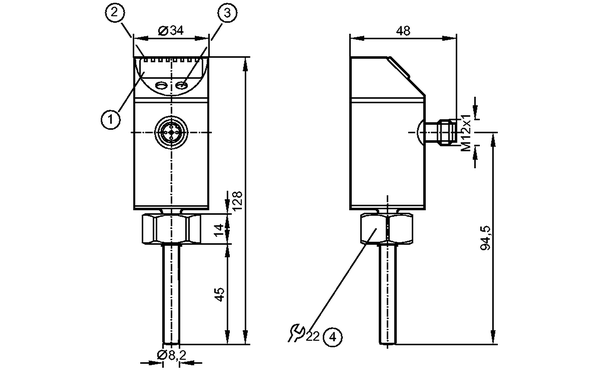

Механические данные

Подключение к процессу	Внутренняя резьба M18 x 1,5 для адаптера
Материалы корпуса в контакте с изм. средой	нерж. сталь V4A (1.4404); О-кольцо: FKM 8 x 1,5 gr 80° Shore A
Длина щупа L [mm]	45
Монтажная длина EL [mm]	45
Материал	нерж. сталь V2A (1.4301); PBT (полибутилентерефталат); PC (Makrolon); EPDM/X (Santoprene); FPM (Viton)
Вес [kg]	0,203

Дисплеи / Элементы управления

Индикация	Дисплей 2 x светодиод зелёный Состояние выхода светодиод желтый Измеренные значения 4-х позиционный буквенно -цифровой дисплей программирование 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Программирование функции выхода:

Hno = гистерезис / N.O.

Hnc = гистерезис / N.C.

Fno = функция окна / N.O.

Fnc = функция окна / N.C.

Примечания

Напряжение питания 'supply class 2' согласно cULus *) по DIN EN 60751 Значения точности относятся к проточной воде. Полное сопротивление нагрузки трансформатора тока для выхода тока: Rmax [ом]: (Ub – 10 В) x 50 / для выхода напряжения: Rmin [ом]: 2000
Упаковочная величина [штука]	1

Напряжение питания 'supply class 2' согласно cULus *) по DIN EN 60751 Значения точности относятся к проточной воде. Полное сопротивление нагрузки трансформатора тока для выхода тока: Rmax [ом]: (Ub – 10 В) x 50 / для выхода напряжения: Rmin [ом]: 2000
