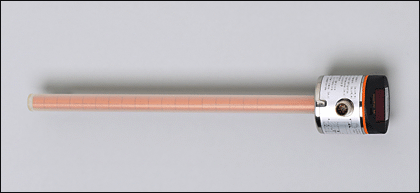

Датчик запорно-регулирующей арматуры датчики уровня: LK3122 LK0264B-B-00KLPKG/US (18073)

Поставляем Датчик запорно-регулирующей арматуры датчики уровня: LK3122 LK0264B-B-00KLPKG/US для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

18073

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание датчики уровня: LK3122 LK0264B-B-00KLPKG/US

Характеристики

Электронный датчик уровня
Электрический разъём
Длина стержня: L = 264 mm
1 аналоговый выход (OUT2) 1 выход для контроля избыточного потока (OUT-OP)
4-х позиционный буквенно -цифровой дисплей

Область применения

Применение	Жидкие хладагенты, масла, вода и схожие с водой среды
Нерекомендуемые среды:	Среды с высокой проводимостью, липкие среды, грануляты, сыпучие материалы, кислоты, щелочи, продовольственные товары и гальванотехника
Диэлектрич.постоянная среды	> 2
Средняя температура масла
- длительно [°C]	0...70
- кратковременно [°C]	0...90
Средняя температура воды/схожих с водой жидкостей [°C]	0...35 (LK3122 + E43100: 0...65) **)
Средняя температура смазочно-охлаждающих жидкостей на водной основе [°C]	0...35 (LK3122 + E43100: 0...65) **)
Макс. скорость изменения уровня [мм/с] [mm/s]	100

Электронные данные

Электрическое исполнение	DC PNP
Рабочее напряжение [V]	18...30 DC
Потребление тока [mA]	60
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	1 аналоговый выход (OUT2) 1 выход для контроля избыточного потока (OUT-OP)
Выход	1 x аналоговый 4...20 mA / 0...10 V (OUT2); 1 x нормально открытый / закрытый, программируемый (OUT-OP)
Номинальный ток [mA]	200
Падение напряжения [V]	2,5
Защита от короткого замыкания	Температурный , синхронизируемый
Защита от перегрузок по току	да
Аналоговый выход	I: 4...20 mA / U: 0...10 V
Наиб.нагрузка [?]	I: max. 500 / U: min. 2000

Диапазон измерения / настройки

Длина щупа L [mm]	264
Активный диапазон A [mm]	195
Неактивная область I1 / I2 [mm]	53 / 15
Граничная точка переполнения OP [мм] / Мин. Гистерезис OP [мм] [mm]	69 - 82 - 94 - 106 - 118 - 130 - 143 - 155 - 167 - 179 - 191 - 204
Гистерезис OP [mm]	2

Точность/ погрешность

Погрешность ( в % от диапазона измерения)
Повторяемость	± 2
Отклонение от характеристики	± 2
погрешность смещения [mm]	± 4
Чувствительность	0,08 mA / mm 0,05 V / mm
Разрешение [mm]	2
Нулевой сигнал >[mA] / [V]	3,6...4,0 / 0...0,2
Vollsignal[mA] / [V]	20...20,8 / 9,8...10,2

Время реакции

готовность к работе после подключения питания [s]	3

Программное обеспечение / Программирование

Возможные опции при программировании	Выход тока/напряжения; положение точки начала отсчета ОР; коррекция точки начала отсчета; выбор среды; установка смещения; блок индикации.

Условия эксплуатации

Температура окружающей среды [°C]	0...60
Температура хранения [°C]	-25...80
Макс.давление в резервуаре [бар]	0,5 (при установке с с монтажными принадлежностями E43000 - E43007)
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN EN 60068-2-29: 15 g (11 ms)
Вибропрочность	DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [лет]	193

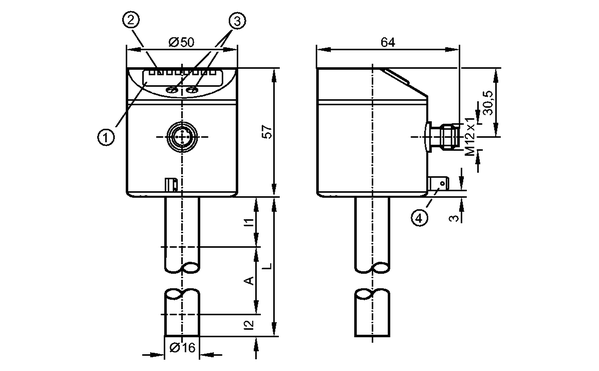

Механические данные

Материалы корпуса в контакте с изм. средой	PP
Материал	нерж. сталь V2A (1.4301); FKM; NBR; PBT (полибутилентерефталат); PC; PEI; PP; TPE / V
Вес [kg]	0,322

Дисплеи / Элементы управления

Индикация	Индикаторный блок/статус 2 x светодиод зелёный Состояние выхода 1 x светодиод желтый Измеренные значения 4-х позиционный буквенно -цифровой дисплей программирование 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12 (по EN 61076-2-101); позолоченные контакты

Назначение жил кабеля при подключении

Примечания

Напряжение питания 'supply class 2' согласно cULus **) для воды и жидких сред с температурой > 35 °C прибор должен быть установлен в защитную климатическую трубку (номер для заказа E43100)
Упаковочная величина [штука]	1
