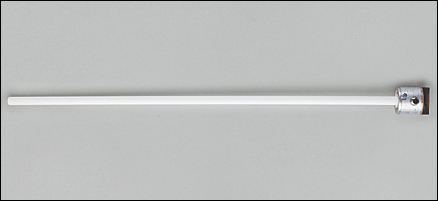

Датчик запорно-регулирующей арматуры датчики уровня: LL8024 LL0728B-B-00KVPKG/US (18084)

Поставляем Датчик запорно-регулирующей арматуры датчики уровня: LL8024 LL0728B-B-00KVPKG/US для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

18084

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание датчики уровня: LL8024 LL0728B-B-00KVPKG/US

Характеристики

Электронный датчик наполнения с контролем утечки
Электрический разъём
4 коммутирующих выхода
1 управляющий рабочий выход
1 управляющий выход при внезапной утечке
и сигнализации о минимальном уровне заполнения
1 управляющий выход при медленной утечке
1 управляющий выход при перезаполнении
Индикаторы температуры
-10...100 °C
4-х позиционный буквенно -цифровой дисплей
Длина стержня: L = 728 mm
4-х позиционный буквенно -цифровой дисплей

Область применения

Применение	Жидкие хладагенты, масла, вода и схожие с водой среды
Нерекомендуемые среды:	Среды с высокой проводимостью, липкие среды, грануляты, сыпучие материалы, кислоты, щелочи, продовольственные товары и гальванотехника
Диэлектрич.постоянная среды	> 2
Средняя температура масла
- длительно [°C]	0...70
- кратковременно [°C]	0...90
Средняя температура воды/схожих с водой жидкостей [°C]	0...35 (LL8024 + E43102: 0...55) **)
Средняя температура смазочно-охлаждающих жидкостей на водной основе [°C]	0...35 (LL8024 + E43102: 0...55) **)
Макс. скорость изменения уровня [мм/с] [mm/s]	300

Электронные данные

Электрическое исполнение	DC PNP
Рабочее напряжение [V]	18...30 DC ?)
Потребление тока [mA]	60
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	4 x норм.откр / норм.закр програмир.
Номинальный ток [mA]	200
Падение напряжения [V]	2,5
Защита от короткого замыкания	Температурный , синхронизируемый
Защита от перегрузок по току	да

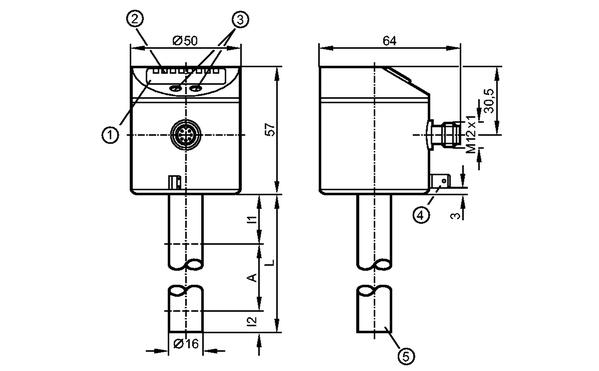

Диапазон измерения / настройки

Длина щупа L [mm]	728
Активный диапазон A [mm]	585
Неактивная область I1 / I2 [mm]	102 / 40
Настройка параметров в пределах
Порог срабатывания выхода, SP [mm]	60...580
Точка сброса, rP [mm]	50...570
с шагом в [mm]	10
Гистерезис [mm]	10
Граничная точка переполнения OP [мм] / Мин. Гистерезис OP [мм] [mm]	200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 -610
Гистерезис OP [mm]	4

Точность/ погрешность

Погрешность ( в % от диапазона измерения)
Погрешность точки переключения	± 5
Повторяемость	± 2

Время реакции

готовность к работе после подключения питания [s]	3

Программное обеспечение / Программирование

Возможные опции при программировании	Функция гистерезиса /окна; N.O./N.C.; положение точек SP/rP, положение точки начала отсчета ОР; коррекция точки начала отсчета; настройка среды; установка смещения; единица измерения; настройки для контроля утечки

Условия эксплуатации

Температура окружающей среды [°C]	0...60
Температура хранения [°C]	-25...80
Макс.давление в резервуаре [бар]	0,5 (при установке с с монтажными принадлежностями E43000 - E43007)
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN EN 60068-2-29: 15 g (11 ms)
Вибропрочность	DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [лет]	202

Механические данные

Материалы корпуса в контакте с изм. средой	PP
Материал	нерж. сталь V2A (1.4301); FKM; NBR; PBT (полибутилентерефталат); PC; PEI; PP; TPE / V
Вес [kg]	0,535

Дисплеи / Элементы управления

Индикация	Индикаторный блок/статус 4 x светодиод зелёный Состояние выхода 4 x светодиод желтый Уровень заполнения 4-х позиционный буквенно -цифровой дисплей программирование 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12 (по EN 61076-2-101); позолоченные контакты

Назначение жил кабеля при подключении

OUT1 = рабочий коммутирующий выход

OUT2 = коммутирующий выход при внезапной утечке / сигнал предупреждения о минимальном уровне заполнения

OUT3 = коммутирующий выход при медленной утечке

OUT-OP = коммутирующий выход при перезаполнении

n.c. = не подключен

Примечания

?) Напряжение питания 'supply class 2' согласно cULus **) для воды и жидких сред с температурой > 35 °C прибор должен быть установлен в защитную климатическую трубку (номер для заказа E43102)
Упаковочная величина [штука]	1
