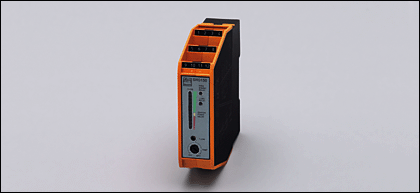

Датчик запорно-регулирующей арматуры Системы оценки: SN0152 VS3000/85...265VAC (20240)

Поставляем Датчик запорно-регулирующей арматуры Системы оценки: SN0152 VS3000/85...265VAC для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

20240

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системы оценки: SN0152 VS3000/85...265VAC

Характеристики

Блок оценочной электроники для датчиков потока

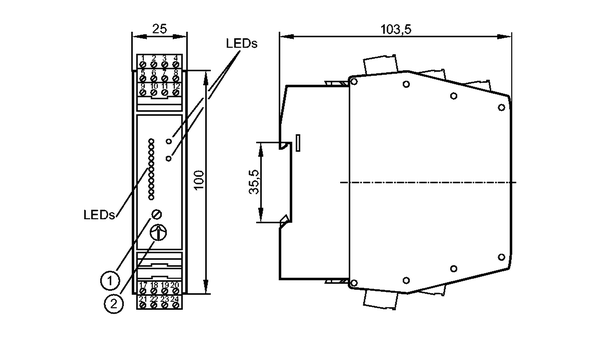

Монтаж на DIN-рейку
Электрическое подключение с помощью штекера COMBICON с винтовым зажимом (предустановлен).
Подключение:1 датчик

Область применения

Применение	контроль скорости потока, температуры и обрыва провода

Электронные данные

Электрическое исполнение	AC
Номинальное напряжение [V]	90...240 AC (47...63 Hz)
Допуск напряжения [%]	-5 /+10
Мощность [VA]	4
Класс защиты	II
Защита от перепутывания полярности	нет

Выходы

Выход	Реле
- Контроль скорости потока	Relay energised when flow is present and during the power-on delay time
- Контроль температуры	реле размыкается в случае превышения доп.уставки по температуре
- Контроль обрыва провода	Relay de-energised in case of wire break or short circuit
Предельная нагрузка на выход	4 A (250 V AC / 30 V DC)
Защита от короткого замыкания	нет
Защита от перегрузок по току	нет
Контроль пониженного напряжения	В случае пониженного напряжения через все все реле прекращается подача питания, the LED 'Низкое питание/соединение реле разрывается' свет

Время реакции

готовность к работе после подключения питания [s]	10...80 *)
Время реакции [s]	Max. 3

Программное обеспечение / Программирование

Настройка точки переключения	с потенциометром
Выбор предустановки для жидкостей/ для газов	Link terminals 23-24 **)
Уставка пороговой точки	с потенциометром
Температурный диапазон [°C]	40...120
Повторяемость настроенной точки переключения [K]	± 4

Условия эксплуатации

Температура окружающей среды [°C]	-20...60, если досточно свободного пространства для охлаждения в условиях естественной конвекции
Степень защиты	IP 20

Испытания / одобрения

MTTF [лет]	168

Механические данные

Материал	PBT (полибутилентерефталат)
Вес [kg]	0,251

Дисплеи / Элементы управления

Оптическая индикация состояния	11 светодиодов
Индикация состояния выхода LED	красный
Индикация состояния выхода LED	красный

электрическое подключение

Электрическое подсоединение

Разъём Combicon

Назначение жил кабеля при подключении

Цвета жил
BN	коричневый
BU	синий
BK	чёрный
WH	белый
GY	серый

1 = Контроль потока

2 = Контроль обрыва провода

3 = Контроль температуры

4 = Время задержки включения питания

5 = Выбор среды: жидкость / газ

Примечание: миниатюрный предохранитель по стандарту IEC60127-2 лист 1,

? 5 A (быстродействующий)

Примечания

) настройка (постоянные резисторы зажимы 22-23) *) Заводская установка: контроль расхода жидкости. Для контроля газов: клеммы 23 / 24 Рекомендуем проверить прибор на функциональность после короткого замыкания.
Упаковочная величина [штука]	1
