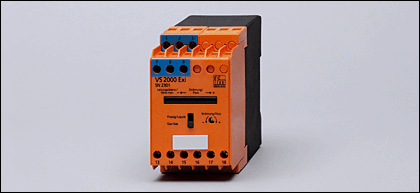

Датчик запорно-регулирующей арматуры Системы оценки: SR2301 VS2000/ 24VDC/EXI/1G (20251)

Поставляем Датчик запорно-регулирующей арматуры Системы оценки: SR2301 VS2000/ 24VDC/EXI/1G для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

20251

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системы оценки: SR2301 VS2000/ 24VDC/EXI/1G

Характеристики

Блок оценочной электроники для датчиков потока
Установка корпуса на DIN-рейку
Подключение:1 датчик
(SF...A)
Сертификат ATEX
группа II, категория (1) G

Область применения

Применение	контроль скорости потока и обрыва провода

Электронные данные

Электрическое исполнение	DC
Рабочее напряжение [V]	24 DC
Допуск напряжения [%]	± 10
Потребление тока [mA]	125
Защита от перепутывания полярности	нет

Выходы

Выход	Реле
- Контроль скорости потока	с потоком реле замыкается
- Контроль обрыва провода	реле размыкается в случае обрыва цепи
Предельная нагрузка на выход	4 A (250 V AC cos phi > 0,7) ; 0,2 A (250 V DC); 4 A (24 V DC)
Защита от короткого замыкания	нет
Защита от перегрузок по току	нет

Время реакции

готовность к работе после подключения питания [s]	30

Программное обеспечение / Программирование

Настройка точки переключения	с потенциометром
Выбор предустановки для жидкостей/ для газов	выключатель ползункового типа

Условия эксплуатации

Температура окружающей среды [°C]	-20...60
Степень защиты корпуса / клеммных зажимов	IP 40 / IP 20

Испытания / одобрения

Сертификат	PTB 01 ATEX 2075 IECEx PTB 07.0004
Маркировка прибора	II (1) G [Ex ia Ga] IIC
MTTF [лет]	231

Классификация безопасности

Максимальные значения для цепи управления
Наименование	самозащита от воспламенения [Ex ia] IIC, [Ex ia] IIB, [Ex ib] IIC, [Ex ib] IIB
Напряжение [V]	Uo = 15,8
Ток [mA]	Io = 84 / Ie = 38,5
Мощность [mW]	Po = 680

Механические данные

Материал	пластмасса
Вес [kg]	0,388

Дисплеи / Элементы управления

Оптическая индикация состояния	11 светодиодов
Индикация состояния выхода LED	красный

электрическое подключение

Электрическое подсоединение

15 клемм...2,5 мм?

Назначение жил кабеля при подключении

Цвета жил
BN	коричневый
BU	синий
BK	чёрный
WH	белый
GY	серый

1 Контроль потока

2 Контроль обрыва провода

Примечание: миниатюрный предохранитель по стандарту IEC60127-2 лист 1,

? 5 A (быстродействующий)

Предохранитель должен находиться за пределами взрывоопасной зоны.

Примечания

Внимание: установка только вне взрывоопасной зоны! Рекомендуем проверить прибор на функциональность после короткого замыкания.
Ifm electronic gmbh • Адрес : Friedrichstra?e 1 • 45128 Essen SU SR2301 05.11.2012
Упаковочная величина [штука]	1
