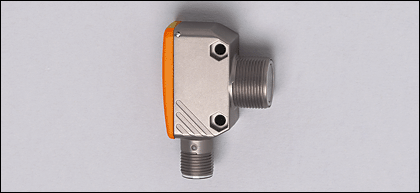

Фотоэлектрические датчики: OGH282 OGH-HNKG/US/CUBE/100MM
Сделать заказ
Так же Вы можете заказать данную позицию по тел.: +7 (812) 200-96-95
Характеристики
| Датчик диффузного отражения | |
| Cube | |
| Электрический разъём | |
| Подавление заднего фона | |
| Диапазон 100mm (для листа белой бумаги 200 x 200 мм, отражение 90 %) |
Электронные данные
| Электрическое исполнение | DC NPN |
|---|---|
| Рабочее напряжение [V] | 10...30 DC |
| Потребление тока [mA] | 30 |
| Тип света | красный свет 624 nm |
| Класс защиты | III |
| Защита от переполюсовки | да |
Выходы
| Выход | Режим срабатывания на свет |
|---|---|
| Падение напряжения [V] | 2,5 |
| Номинальный ток [mA] | 200 |
| Защита от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Частота переключения [Hz] | 1000 |
Диапазон контроля
| Диапазон [мм] | |
| Диапазон [mm] | 100 (для листа белой бумаги 200 x 200 мм, отражение 90 %) |
|---|---|
| - Объект белый (отражение 90 %) | 100 |
| - Объект серый (отражение 18 %) | 100 |
| - Объект чёрный (отражение 6 %) | 100 |
| Диаметр светового пятна [mm] | 7 ( при максимальном диапазоне ) |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...60 |
|---|---|
| Степень защиты | IP 67 |
Испытания / одобрения
| Электромагнитная совместимость | EN 60947-5-2 |
|---|---|
| MTTF [лет] | 366 |

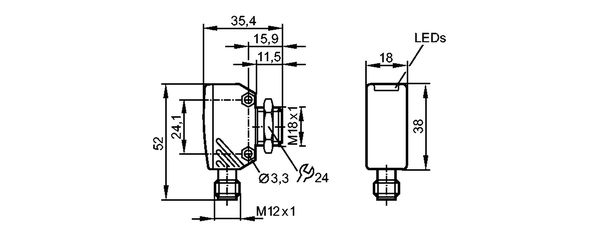

Механические данные
| Материал | Сплав на основе цинка; PEI |
|---|---|
| Материал линз | PEI |
| Вес [kg] | 0,06 |
Дисплеи / Элементы управления
| Индикация состояния выхода LED | желтый |
|---|---|
| Рабочий режим LED | зелёный |
электрическое подключение
| Электрическое подсоединение | Разъём M12 | |||
|---|---|---|---|---|
Назначение жил кабеля при подключении
| ||||
Принадлежности
| Принадлежности (входят в комплект) | 1 контргайка |
|---|
Примечания
| Напряжение питания 'supply class 2' согласно cULus | |
| Упаковочная величина [штука] | 1 |
|---|---|
