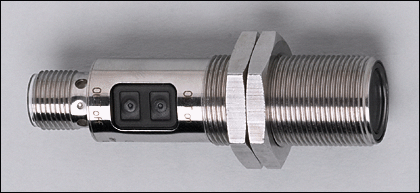

Фотоэлектрические датчики: OGT302 OGTIFPKG/US
Сделать заказ
Так же Вы можете заказать данную позицию по тел.: +7 (812) 200-96-95
Характеристики
| Датчик диффузного отражения | |
| Резьбовой корпус | |
| M18 x 1 | |
| Электрический разъём | |
| Электронная блокировка | |
| Функция обучения | |
| Диапазон 2...600mm (для листа белой бумаги 200 x 200 мм, отражение 90 %) | |
| регулируемый |
Электронные данные
| Электрическое исполнение | DC PNP |
|---|---|
| Рабочее напряжение [V] | 10...36 DC ?) |
| Потребление тока [mA] | 25 |
| Тип света | Инфракрасный свет 855 nm |
| Класс защиты | II |
| Защита от переполюсовки | да |
Выходы
| Выход | Настройка режима срабатывания на свет / темноту | |||||
|---|---|---|---|---|---|---|
| Настройка | Режим срабатывания на свет | |||||
| Падение напряжения [V] | 2,5 | |||||
| Номинальный ток [mA] | 150; 200 (...60 °C) | |||||
| Защита от короткого замыкания | тактовый | |||||
| Защита от перегрузок по току | да | |||||
| Частота переключения [Hz] | 2000 | |||||
| ||||||
Диапазон контроля
| Диапазон [mm] | 2...600 (для листа белой бумаги 200 x 200 мм, отражение 90 %) |
|---|---|
| Диаметр светового пятна [mm] | 66 ( при максимальном диапазоне ) |
| Функциональный резерв в зависимости от расстояния до объекта x: расстояние в [mm] y: коэффициент функционального резерва  | |
Диапазон измерения / настройки
| Настройка параметров в пределах [mm] | 150...600 |
|---|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...80 |
|---|---|
| Степень защиты | IP 65 / IP 67 / IP 68 / IP 69K |
Испытания / одобрения
| Электромагнитная совместимость | EN 60947-5-2 |
|---|

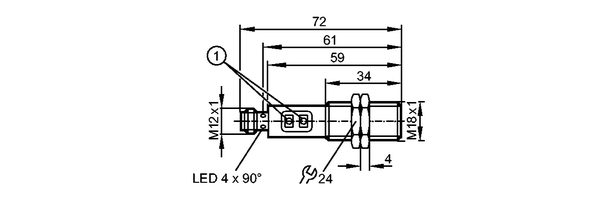

Механические данные
| Материал | нерж. сталь V4A (1.4404); PA (полиамид); LCP; EPDM; TPU |
|---|---|
| Материал линз | PMMA |
| Вес [kg] | 0,064 |
Дисплеи / Элементы управления
| Индикация состояния выхода LED | желтый |
|---|
электрическое подключение
| Электрическое подсоединение | Разъём M12 | |||
|---|---|---|---|---|
Назначение жил кабеля при подключении
| ||||
Принадлежности
| Принадлежности (входят в комплект) | 2 крепёжные гайки |
|---|
Примечания
| Напряжение питания 'supply class 2' согласно cULus | |
| Упаковочная величина [штука] | 1 |
|---|---|
