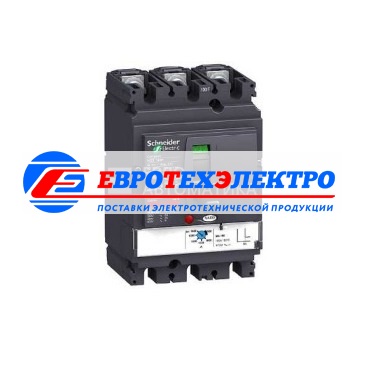

Schneider Electric 3П3Т АВТОМ. ВЫКЛ. MA150 NSX250F (арт.LV431749)
Описание товара:
Автоматические выключатели Compact NSX 100/160/250 с уровнями отключающей способности B/F/H/N/S/L со встроенным элекромагнитным расцепителем MA с током 2,5/6,5/12,5/25/50/100/150/220 А применяются для защиты электродвигателей в комбинации с тепловым реле, контактором или пускателем. Они реализуют защиту от коротких замыканий электродвигателей мощностью до 110 кВт на напряжение 400В.
Защиты: Электромагнитная защита (Im)
Защита от коротких замыканий при помощи электромагнитного устройства с регулируемой уставкой по току Im, выполняющего мгновенное отключение в случае превышения порога срабатывания.
Im = In х ... настраивается установкой переключателя на значения, кратные номинальному току расцепителя:
- 6 - 14хIn (номинальный ток от 2,5 до 100A);
- 9 - 14хIn (номинальный ток от 150 до 200A).
Исполнение защиты
Трёхполюсное (3P 3D): 3-полюсный корпус (3P) с 3-мя защищёнными полюсами (3D).
Технические характеристики:
Тип управления: Тумблерный переключатель
Способ крепления: Закрепленный
Монтажная опора: Задняя монтажная панель
Номинальный ток, А | 150 |
Вид | Автоматический выключатель |
Номинальное напряжение АС, В | 690 |
Максимальная отключающая способность, кА | 36 |
Количество полюсов | 3 |
