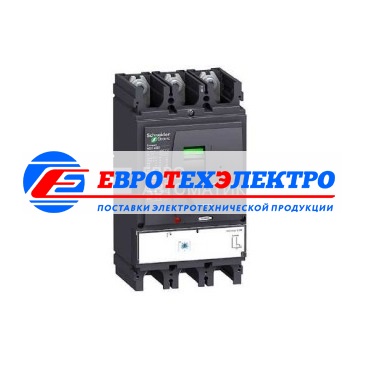

Schneider Electric 3П3Т АВТОМ. ВЫКЛ.NSX400H MR.1.3M 320A (арт.LV432750)

Описание товара:

Автоматические выключатели Compact NSX400/630 с уровнями отключающей способности B/F/H/N/S/L с расцепителем Micrologic 1.3-М применяются для защиты электродвигателей от коротких замыканий при использовании в комбинации с тепловым реле и контактором.
Расцепители Micrologic 1.3-М обеспечивают электромагнитную защиту, используя электронную технологию. Эти расцепители предназначены для аппаратов 400/630 А в трёхполюсном исполнении (3Р 3D) или в четырёхполюсном исполнении с 3-мя защищёнными полюсами (4Р 3D), применяемых в некоторых случаях на вводе распределительного щита вместо выключателя-разъединителя. В трёхполюсном исполнении они используются главным образом для защиты электродвигателей.
Защиты:
1. Защита от коротких замыканий: селективная токовая отсечка (Isd).
Защита с регулируемой уставкой по току Isd. Отключение выполняется с очень незначительной выдержкой времени для преодоления пика пускового тока электродвигателя.
- Isd настраивается переключателем в амперах, на 5 - 13 х In, т.е.:
при номинальном токе 320 А, на 1600 - 4160 А;
при номинальном токе 500 А, на 2500 - 6500 А.
2. Защита от коротких замыканий: нерегулируемая мгновенная токовая отсечка (Ii)
Мгновенная токовая отсечка с постоянной уставкой по току Ii.
Настройка защиты осуществляется при помощи переключателя.
Сигнализация: Индикация на передней панели.
Зелёный светодиод «Ready»: медленно мигает, сигнализируя о работоспособности защиты.
Благодаря электронной технологии эти расцепители имеют следующие преимущества:
- точность настройки;
- возможности тестирования;
- светодиодный индикатор готовности «Ready».
Технические характеристики:
Тип управления: Тумблерный переключатель
Способ крепления: Закрепленный
Монтажная опора: Задняя монтажная панель
Высота: 255 мм
Ширина: 140 мм
Глубина: 110 мм
