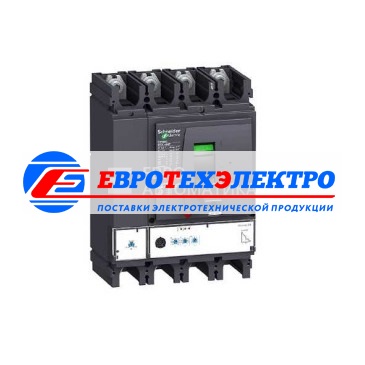

Schneider Electric 4П4Т АВТ. ВЫКЛ. MICR. 2.3 250A NSX400H (арт.LV432710)

Описание товара:

Автоматические выключатели Compact NSX100-630 с уровнями отключающей способности B/F/H/N/S/L с установленным электронным расцепителем Micrologic 2.3 применяются для защиты распределительных сетей при питании от силовых трансформаторов и обеспечивают защиту от перегрузок (тепловую защиту), защиту от коротких замыканий (КЗ) с мгновенной и селективной токовой отсечкой, защиту нейтрали, сигнализацию состояния выключателя, а также дистанционную сигнализацию с передачей информации об отключении по перегрузке на рассояние (возможна при установке релейного модуля SDx внутри аппарата).
Расцепителями Micrologic 2.3 могут оснащаться все автоматические выключатели Compact NSX100-630 с уровнями отключающей способности B/F/H/N/S/L. Они обеспечивают:
- стандартную защиту кабелей распределительной сети;
- индикацию: перегрузки, при помощи светодиодного индикатора;
- отключения из-за перегрузки посредством релейного модуля SDx.
Защиты
Настройки выполняются при помощи переключателя с возможностью точной настройки.
1. Защита от перегрузок (Ir)
Защита с обратнозависимой характеристикой выдержки времени: уставка по току перегрузки Ir, регулируемая при помощи переключателя, нерегулируемая уставка времени tr.
2. Защита от коротких замыканий: селективная токовая отсечка с постоянной уставкой времени (Isd).
Защита с регулируемой уставкой по току Isd. Отключение выполняется с очень незначительной выдержкой времени для обеспечения селективности с нижестоящим аппаратом.
3. Защита от коротких замыканий: нерегулируемая мгновенная токовая отсечка. Мгновенная токовая отсечка с постоянной уставкой по току.
4. Защита нейтрали
С трёхполюсными автоматическими выключателями защита нейтрали невозможна.
С четырёхполюсными автоматическими выключателями защита нейтрали может быть выбрана при помощи 3-позиционного переключателя:
- 4P 3D: нейтраль не защищена;
- 4P 3D + N/2: нейтраль защищена с уставкой, равной 1/2 фазной уставки, т.е. 0,5 х Ir;
- 4P 4D: нейтраль защищена с полной уставкой Ir.
Сигнализация
Индикация на передней панели
- Зелёный светодиод «Ready»: медленно мигает, если автоматический выключатель готов осуществлять защиту.
- Оранжевый светодиод предварительного предупреждения о перегрузке: горит постоянно, если I>90% Ir.
- Красный светодиод предупреждения о перегрузке: горит постоянно, если I>105% Ir.
Дистанционная сигнализация
Информация об отключении из-за перегрузки может передаваться на расстояние, если релейный модуль SDx установлен внутри автоматического выключателя. Этот модуль получает информацию от электронного расцепителя Micrologic 2.3 по оптическому каналу и выдаёт её на клеммник. Данная информация аннулируется при повторном включении выключателя.
