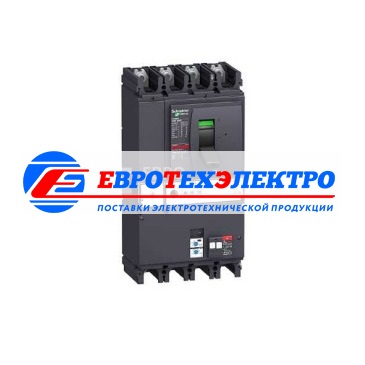

Schneider Electric 4П4Т АВТ.ВЫК.NSX400N MR.2.3 400A VIGI MB (арт.LV432734)

Описание товара:

Применение автоматических выключателей Compact NSX100-630 определяется установленным в них расцепителем.
Аппараты NSX100-630 с уровнями отключающей способности B/F/H/N/S/L с установленным электронным расцепителем Micrologic 2.3 применяются для защиты распределительных сетей при питании от силовых трансформаторов и обеспечивают защиту от перегрузок(тепловую защиту), защиту от коротких замыканий с селективной и мгновенной токовой отсечкой, сигнализацию состояния выключателя, защиту нейтрали с 50- и 100-процентной фазной уставкой или без защиты, а также дистанционную сигнализацию с передачей информации об отключении по перегрузке на расстояние (если внутри аппарата установлен релейный модуль SDx). Дифференциальная защита (защита от токов утечки) обеспечивается путем установки блока Vigi MB прямо на клеммы выключателя. Блок Vigi MB воздействует непосредственно на расцепитель Micrologic 2.3.
Расцепителями Micrologic 2.3 могут оснащаться все аппараты Compact NSX100-630. Эти расцепители обеспечивают:
1. Стандартную защиту кабелей распределительной сети;
2. Индикацию:
- перегрузки, при помощи светодиодного индикатора;
- отключения из-за перегрузки посредством релейного модуля SDx.
Защиты:
Настройки выполняются при помощи переключателя с возможностью точной настройки.
1. Защита от перегрузок (Ir).
Защита с обратнозависимой характеристикой выдержки времени: уставка по току перегрузки Ir, регулируемая при помощи переключателя, нерегулируемая уставка времени tr.
2. Защита от коротких замыканий: селективная токовая отсечка с постоянной уставкой времени (Isd)
Защита с регулируемой уставкой по току Isd. Отключение выполняется с очень незначительной выдержкой времени для обеспечения селективности с нижестоящим аппаратом.
3. Защита от коротких замыканий: нерегулируемая мгновенная токовая отсечка.
Мгновенная токовая отсечка с постоянной уставкой по току.
4. Защита нейтрали
С трёхполюсными автоматическими выключателями защита нейтрали невозможна.
С четырёхполюсными автоматическими выключателями защита нейтрали может быть выбрана при помощи 3-позиционного переключателя:
- 4P 3D: нейтраль не защищена;
- 4P 3D + N/2: нейтраль защищена с уставкой, равной 1/2 фазной уставки, т.е. 0,5 х Ir;
- 4P 4D: нейтраль защищена с полной уставкой Ir.
4. Дифференциальная защита (защита от токов утечки при повреждении изоляции) обеспечивается путем установки непосредствено на клеммы выключателя блока Vigi MB, непосредственно воздействующего на расцепитель Micrologic 2.3.
Блоки Vigi MB могут оснащаться вспомогательным контактом (SDV) для передачи информации об отключении по току утечки.
Блоки Vigi MB питаются от сети. Таким образом, они не требуют дополнительного питания и работают даже при наличии напряжения только между двумя фазами.
Блок Vigi является органом безопасности пользователя. Он должен проходить периодическую проверку (раз в полгода).
Сигнализация: индикация на передней панели
- Зелёный светодиод «Ready»: медленно мигает, если автоматический выключатель готов осуществлять защиту.
- Оранжевый светодиод предварительного предупреждения о перегрузке: горит постоянно, если I>90% Ir.
- Красный светодиод предупреждения о перегрузке: горит постоянно, если I>105% Ir.
Дистанционная сигнализация
Информация об отключении из-за перегрузки может передаваться на расстояние, если релейный модуль SDx установлен внутри автоматического выключателя. Этот модуль получает информацию от электронного расцепителя Micrologic 2.3 по оптическому каналу и выдаёт её на клеммник. Данная информация аннулируется при повторном включении выключателя.
Технические характеристики:
Тип управления: Тумблерный переключатель
Способ крепления: Закрепленный
Монтажная опора: Задняя монтажная панель
Высота: 355 мм
Ширина: 180 мм
Глубина: 110 мм
Масса продукта: 7.9 кг
