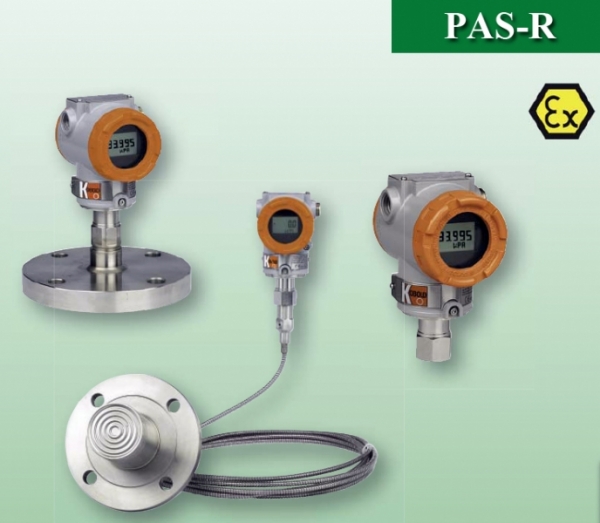

Датчик давления PAS-R

Производитель:  Kobold
Артикул:
Наличие: Под заказ
Сделать заказ
Так же Вы можете заказать данную позицию по тел.: +7 (812) 200-96-95
  • Диапазон измерений:-1 ... 1.5 бар до 0...600 бар
  • Макс. температура +120 °С
  • Технологическое присоединение: 1/4 NPT, 1/2 NPT, различные уплотнительные диафрагмы на заказ
  • Материал: 316L нерж.сталь, Хастеллой С, тантал
  • Выход: 4... 20 мА
  • Вход датчика: избыточное и абсолютное давление
  • Функция самодиагностики: датчик, конвертер памяти A/D, мощность и т.д.
  • Цифровая коммуникация по HART® протоколу
  • Одобрено АТЕХ, Сертификат ГОСТ-Р с ex-приложением, Разрешение на применение

Описание

Датчик давления PAS-R фирмы Kobold представляет собой микропроцессор, основанный на использовании высокоэффективного трансмиттера. Данный прибор характеризуется гибкой системой калибровки давления и гибкостью выходного сигнала. Датчик давления PAS имеет автоматическую систему компенсации температуры окружающей среды и процессных переменных. Цифровая коммуникация, а также конфигурация различных параметров осуществляется по HART® протоколу. Все данные датчика хранятся и перерабатываются посредством системы EEPROM.

Отличные рабочие качества

  • Высокая точность:±0.075 % калибруемого диапазона (опция: ±0.04 % калибруемого диапазона)
  • Долгосрочная стабильность
  • Широкий диапазон (100 : 1)

 Гибкость

  • Конфигурация данных посредством HART® протокола
  • Измерение избыточного и абсолютного давления

Надежность

  •  Функция постоянного самодиагностирования
  •  Автоматическая компенсация температуры окружающей среды
  •  Защита данных, хранящихся в EEPROM
  •  Функция работы в аварийном режиме

Описание преобразователя

Электронный модуль

Электронный модуль состоит из схемной платы с уплотнением по периметру, МСУ модуля, аналогового модуля, ЖК модуля, терминального модуля и трансмиттера.
С аналогового модуля на модуль МСУ поступают цифровые данные, которые потом обрабатываются с учетом поправочных коэффициентов, хранящихся в EEPROM. На выходе из МСУ модуля цифровые данные превращаются в 4-20 мА выход. Модуль МСУ поддерживает коммуникацию с HART® протоколом или контрольной системой, такой как DCS. Силовая секция МСУ модуля имеет преобразователь напряжения постоянного тока и изоляцию входа/выхода. При подключении ЖК модуля к модулю МСУ на запрограммированный пользователем дисплей выводятся цифровые данные.

Входы датчика

Датчик давления модели PAS-R изготавливается я пьезоре-зистивным чувствительным элементом и предназначен для измерения избыточного и абсолютного давления. Модуль датчика преобразует значение сопротивление в цифровые данные, а модуль МСУ вычисляет технологическое давление, руководствуясь этими цифровыми данными.

Датчик имеет следующие характеристики

  • 0.075 % точности
  • Программное обеспечение преобразователя компенсирует влияние температуры окружающей среды и улучшает работу прибора.
  • Точная компенсация входных данных во время работы прибора достигается благодаря использованию поправочных коэффициентов температуры и давления, хранящихся в EEPROM памяти модуля датчика.
  • EEPROM хранит информацию датчика и поправочные коэффициенты отдельно от данных модуля МСУ, что позволяет осуществлять быструю починку, реконфигурацию и замену прибора.

Процессное присоединение через мембранные разделители

Присоединение различных моделей датчиков давления PAD-R к разным процессным присоединениям требует различные мембранные разделители. Присоединение к датчику давления может осуществляться как путем непосредственного монтажа, так и через капиллярную трубку. В зависимости от сферы применения возможно использование различных комбинаций мембранных разделителей, капиллярных трубок и заполняющих жидкостей. Поэтому специальные присоединения через мембранные разделители для датчиков давления заказываются отдельно.

Основные настройки

  • Следующие параметры могут быть заданы с любого устройства, поддерживающего HART® протокол:
  • Рабочие параметры
  • 4 ... 20мАточки (нуль/диапазон)
  • Инженерно-технические средства
  • Время демпфирования выходного сигнала0.25...60 с
  • Условное обозначениев буквенно-цифровых знаков
  • Дескриптор16 знаков
  • Сообщение32 знака
  • Дата день/месяц/год

Калибровка и корректировка

  • Низкий/высокий диапазон («нуль»/пределы измерений)
  • Корректировка нулевой точки датчика
  • Настройка нулевой точки
  • Корректировка выхода ЦАП
  • Функция переноса
  • Самокомпенсация


Самодиагностика и др.

  • ЦП и обнаружение ошибок аналогового модуля
  • Ошибки коммуникации
  • Работа в аварийном режиме
  • ЖК индикатор
  • Измерение температуры сенсорного модуля

Функциональная схема датчика

Функциональная схема датчика

Технические характеристики

Измерительный
принцип

пьезорезистивный датчик

Диапазон измерений

-1...1.5бар до 0... 600бар
(в зависимости от используемого инструмента) нулевая точка и пределы измерения могут быть установлены произвольно в границах номинального диапазона Пределы измерения должны быть равны или больше номин. диапазона.

Точность

0.075 % калибруемого диапазона
(большая точность на заказ)

Темпер. изм. среды

-30 °С...+100°С

Темпер. окр.среды

-40 °С...+85 °С

Темпер.хранения

-40°С...+85°С
(без конденсации.)

Влажность

5 %...98 %

Пределы давления

Рабочее давление (с жидким силиконом)

Модель G

-1 ...4 бар (для ном.д. 3)

-1 ...40 бар (для ном.д. 4)

0...140бар (для ном.д. 5)

0...700 бар (для ном.д. б)

0...800 бар (для ном.д. 7)

Модель А

0...7 бар (для ном.д. 4)

0...40 бар (для ном.д. 5)

0...70 бар (для ном.д. б)

Материалы, соприкасающиеся со средой

Изолирующие
диафрагмы

1.4404 (316L нерж.ст). Тантал. Хастеллой С

Резьб. присоединение

1.4401 (316 нерж.ст.), Хастеллой С

Материалы, не соприкасающиеся со средой

Заполняющая жидкость

жидкий силикон или инертный заполнитель

Корпус

алюминий, взрывонепроницаемый (Ex d)
и водостойкий (IP 67), 316L нерж.ст. (опция)

Крышка О-кольца

Buna-N

Краска

эпоксидно-полиэстеровая или
полиуретановая

Монтажные скобки

2-дюймовая трубка, 1.4301
(304 нерж.ст.), окрашенная углеродистая сталь с 1.4301 (304 нерж. ст.), П-образный болт

Шильдик

1.4301 (304 нерж.ст.)

Присоединение

1/4... 18 NPT внутр.р. (через адаптер)
1/2...14NРТвнутр.р.

Монтажное положение

вертикальное

Дисплей

цифровой 5 разрядный ЖК дисплей

Напряжение питания

12 ... 45 Впост.т., опция
17,5 ... 45 Впост.т., комм. HART®

Максимальная нагрузка

250 Ω при 17.5 Bпост.т.
550 Ω при 24 Впост.т
макс. сопротив. петли=(U-12Впостт)/0.002A

Электрическое
присоединение

1/2...14 NPT изоляционная трубка
с М4 резьбовыми цоколями изоляционная трубка G 1/2 с резьбовыми контактами М4

Выход

два провода 4...20 мА, настраиваемые
пользователем для линейного или квадратичного выхода, цифровые данные накладываются на 4...20мА сигнал, читаемый любим устройством, которое поддерживает протокол HART®

Время обновления

0.12 с

Время включения

3 секунды

Степень защиты

IP 67, стандартный датчик (код S)

Вес

1,7 кг (без дополнительных опций)
2.83 кг (корпус из нерж.ст.)

Аварийный режим

при высоком напряженииток ≥ 21.1 мА
при низком напряженииток ≤3.78 мА

Стандарты соответствия

ЕМС

EMI (эмиссия) - EN 50081 -2:1993
EMS (защита) - EN 50082-2:1995

Соответствие АТЕХ (опция)

II 2G Exd IICT6...T4

Код заказа (PAS-R- G EE 3 S 2 N S 0 0-R)

Модель Версия Материал Диапазон измерений
PAS-R - датчик давления

G = датчик

избыточного давления

А = датчик

абсолютного давления
диафрагма/др. код диапазон измерения пределы измерения

ЕЕ = 316L нерж.ст./316 нерж.ст.

НЕ1) = Хастеллой С/316 нерж.ст.

ТЕ1) = тантал/316 нерж.ст.

НН1) = Хастеллой С/ Хастеллой С
Х2)   специально   специально
   для PAS-R-G



3

4

5

6

7



-1...+1.5 бар

-1...+15 бар

0...50 бар

0...250

      0...600 бар

 15 ма... 1,5 бар

150 мбар...15 бар

500 мбар... 50 бар

2,5 бар... 250 бар

6 бар... 600 бар

   для PAS-R-А

4

5

6

 0...2.5 бар

0...15 бар 0

...25 бар

 25 мбар...2.5бар

150 мбар...15бар

250 мбар...25бар

Код заказа (продолжение):

Заполняющая жидкость Процессное присоединение Электическое присоединение Одобрено (дл рзных сфер применения) Переходник Опции

S = силикон

I = инертный заполнитель

Х2) = другой

2 = 1/2 - 18 NPT внутр. резьба (стандартный)

4 = 1/2 - 14 NPT внутр. резиба (адаптер)

Х2) = другой

N = 1/2 - 14 NPT окрашенный эпоксидно-полиэстровой краской алюминий

G = G 1/2  окрашенный эпоксидно-полиэстровой краской алюминий

Х2) = другой

S = стандартный (водостойкй IP67)

F = ATEX, огнестойкий, Ex d

E* = ATEX, искробезопасный, Ex i

*опционально Е (в разработке)

0 = нет

2 = двухразъемный переходник (нерж. ст.)

0 = нет

Е = безмасляная смазка

М3) = корпус из нерж.ст.

N4) = монтаж PAS к мембране диафрагмы

Y2) = другой

1) на заказ

2) X и У заказываются отдельно

3) корпус из нерж. стали в разработке

4) мембраны разделительные следует выбирать и заказывать отдельно

Код заказа  Монтажные скобки

Описание № заказа

Угловая скобка для PAD/PAS-R

вертикальная трубка для PAS-R

вертикальная трубка для PAD-R

вкл. U-зажим для 2 трубчатых монтажных скобок и 2 монтажных гаек/шайб

вкл. 4 монтажных болта для PAS-R

вкл. 4 монтажных болта для PAD-R
ZUB-R-PAD/PAS-K-R

Плоская скобка для PAD/PAS-R

горизонтальная трубка для PAS

вертикальная трубка для PAD-R

вкл. U-зажим для 2 трубчатых монтажных скобок и монтажных гаек / шайб

вкл. 4 монтажных болта и шайбы для PAS-R

вкл. 4 монтажных болта для PAD-R
ZUB-R-PAD/PAS-L-R

Габариты

Стандартная модель

 Габаритный чертеж PAS-R Стандартная модель



PAS-R с угловой скобкой (вертикальный монтаж)



 Габаритный чертеж PAS-R с кронштейном (вертикальный монтаж)
