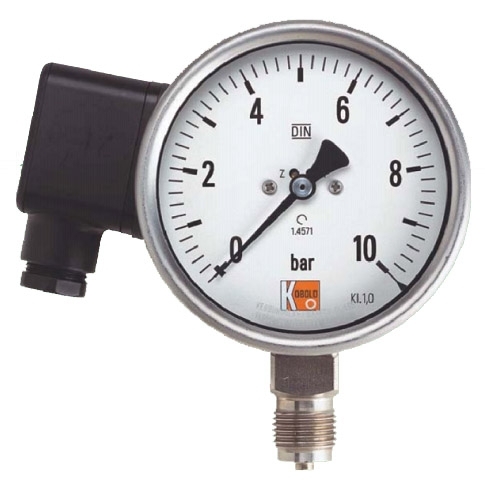

Манометр Электроконтактный манометр с аналоговым выходом MAN-R-ZF

Описание Электроконтактный манометр с аналоговым выходом MAN-R-ZF

• Корпус: 100 мм
• Присоединение:G 1⁄2
• Материал: нерж.сталь
• Диапазоны измерений: -1...0 бар до 0...+600 бар
• Разрешен к применению во взрывоопасных зонах

Применение

Датчик давления производства KOBOLD полностью выполнен из нержавеющей стали и предназначен для суровых условий эксплуатации, поскольку к датчикам давления, устанавливаемым на заводах химической промышленности и сопоставимых с ними предъявляются высокие требования. Использование высококачественной нержавеющей стали для измерительных механизмов и корпуса обеспечивает хорошую сопротивляемость агрессивным носителям и окружающей среде. Носителем может быть жидкость или газ, которые не кристаллизуются и не обладают высокой вязкостью. Все датчики давления соответствуют общемировым стандартам и сочетают общепромышленные требования с запросами конкретных заказчиков.

Механическое и электронное измерение давления

Механическое измерение давления основано на использовании эластичного элемента, который в результате изменения давления задает точную и повторяемую деформацию. Механические детали преобразовывают эту деформацию в круговые движения стрелки по шкале датчика. Шакала индикации при этом покажет давлении е на измерительный элемент. Кроме механического измерения, предусмотрено электронное: в корпус встроен измерительный модуль, который конвертирует замер давления в аналоговый сигнал с диапазоном 4-20 мА.

Корпус, монтаж и присоединение

Диаметр корпуса из нерж.стали – 100 мм. Датчики чаще всего устанавливают непосредственно в отверстия в трубопроводе. Если датчик давления нужно присоединить к панели управления, возможны варианты крепления на лицевой стороне или на задней стенке. Датчики поставляются со стандартной соединительной резьбой G ½.
Для вязких веществ, а также химически агрессивной и горячей измер. среды возможно дополнительное мембранное уплотнение, чтобы вещества не повлияли в измерительный механизм. По заказу покупателя возможны и другие варианты соединений.

Диапазоны измерений и увлажнительная жидкость

Диапазоны измерений в соответствии с классификацией DIN: -1 ...0 бар и 0...600 бар. По заказу покупателя прибор можно оборудовать другой шкалой: с разметкой в фунтах на кв.дюйм, в паскалях или с логотипом вашей фирмы.
Датчики давления с амортизационной жидкостным наполнителем используют там, где динамические нагрузки подвержены резким изменениям, а также присутствует сильная вибрация и толчки. При наличии такого наполнителя легче считывать показания датчика, потому что стрелка, погруженная в раствор, менее подвержена колебаниям в результате вибрации и больших нагрузок. Глицерин, который практически всегда используют в качестве наполнителя, также действует в качестве смазочного материала и замедляет износ прибора. В качестве вариантов возможны силиконовые наполнители с разными степенями вязкости.

Технические характеристики

Присоединение/корпус	Модель: NG 100
	MAN-R-ZF26...	MAN-R-ZF76...
Класс точности	1,0
Материал корпуса	нерж. cталь 1.4301
Заполняющее вещество	-	парафиновое масло
Кольцо	нерж. cталь 1.4301
Стрелка	алюминий, черная, анодированная
Движущиеся части	нерж. cталь
Вентиль	от 60 бар D = 0,5 мм
Верх	армированное стекло
Измерительный элемент	нерж. сталь 1.4571
Класс защиты	IP 65	IP 67
Защита при превышении диапазона	Загрузка в отключенном состоянии - коэффициент 1, рабочая загрузка - коэф. 0.9
Вес	0,7 кг	1,0 кг
Темп-pa окр.среды	-20 ... +60ºС
Присоединение	нерж. сталь 1.4571
Резьбовое соединение	G 1/2 внешняя
Максим. температура измер.среды.	60 ºС
Питание	13-30 В пост. т.
Выход	4-20 мА, 2-провод.
Контакт	на заказ

Диапазон измерений

Габариты

Монтаж (без фланца), боковой подвод электропитания
