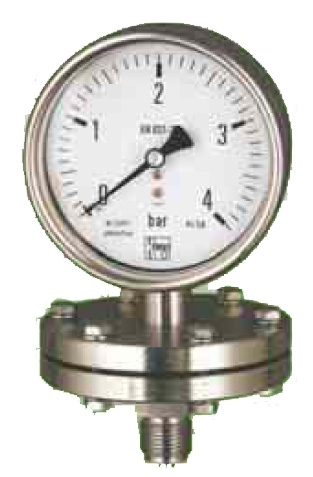

Манометр Манометр показывающий с мембранным разделителем MAN-R-P

Поставляем Манометр Манометр показывающий с мембранным разделителем MAN-R-P для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

Производитель

Kobold

Категория

Манометры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Манометр показывающий с мембранным разделителем MAN-R-P

Корпус: 100 мм, 160 мм
Присоединение: G 1⁄2 ,открытый измеряющий фланец DIN /ANSI
Maтериал: нержавеющая сталь
Диапазон измерений: 16 мбар до 40 бар
Опция: жидкостный наполнитель, контакты, ПТФЭ-покрытие, 4х-кратная устойчивость с избыточному давлению, устойчивый к избыточному давлению компаунд-наполнитель
Разрешен к применению во взрывоопасных зонах.

Описание

Манометры показывающие с мембранным разделителем производства KOBOLD предпочтительно использовать в средах, где манометры с трубкой Бурдона или капсульной пружиной могут не отвечать требованиям. Манометры с диафрагмой обладают довольно высокой чувствительностью. Кольцевая фиксированная диафрагма не чувствительна к вибрации и колебаниям. Исключительно высокая устойчивость к избыточному давлению достигается путем крепления диафрагмы стойками.
При использовании с очень вязкими, кристаллизующимися или неоднородными средами применяются разборные рабочие соединения, что обеспечивает возможность легкой очистки манометра, например, путем промывания. При работе с химически агрессивными средами диафрагмы оснащены специальным покрытием компонентов, контактирующих со средой, что защищает их от коррозии.

Применение

Химическая и нефтехимическая промышленность Производство пластика и бумаги
Пищевая промышленность и производство напитков
Машиностроение и станкостроение

Схема манометра

Схема манометра MAN-P

Принцип измерения

Встроенный разделитель подвергается воздействию давления с одной стороны. Давление изгибает мембрану, а механизм указателя преобразует степень изгиба в соответствующее перемещение указателя. Затем, шкала датчика показывает текущее давление. Поскольку форма мембранного разделителя и его боковое крепление придают ему механическую стабильность, то, соответственно, он менее подвержен вибрации, чем манометры с трубкой Бур-дона.

Корпус

Имеются следующие варианты диаметров корпуса: 100 мм и 160 мм. Материал корпуса: нержавеющая сталь.

Монтаж

Манометры чаще всего устанавливаются прямо в резьбовых отверстиях оборудования заказчика. Имеются открытые измерительные фланцы для специальных рабочих условий либо как норма, либо по спецификации заказчика.

Присоединение

Манометры снабжены стандартным G 1⁄4 резьбовым соединением. Присоединение изготовлено из нержавеющей стали. Имеются различные открытые фланцы для вязких, кристаллизующихся или неоднородных сред. Прочие типы присоединений, например, 1⁄2 NPT, поставляются по запросу.

Диапазон измерений

Шкалы измерений калибруются согласно рекомендациям DIN и находятся между 16 мбар и 40 бар, а а также от 0…+10 мбар до 0..+600 мбар. Прочие шкалы измерений в ф/кв.дюйм, Pa или с логотипом вашей компании могут быть поставлены по запросу.

Заполняющая жидкость

Манометры с жидкостным наполнителем используются в местах с сильно изменяющейся динамической нагрузкой, вибрацией и пульсацией. Наполнитель обеспечивает простоту считываемости показаний с помощью механизма равномерных движений стрелки даже при избыточной нагрузке и вибрации. Смазывающие действие глицерина также сводит износ к минимуму. Глицерин всегда используется в качестве основного вещества. В манометрах с контактом или электрическим датчиком в качестве альтернативы используется токонепроводящий жидкий парафин. В качестве опции имеются также силиконовые наполнители различной степени вязкости.

Контакты

Для мониторинга системы манометры диаметром 100 мм или 160 мм могут быть оборудованы предельными контактами.
Также имеются замедленная, магнитная пружина, индуктивные и пневматические контакты (см. Раздел Контактные устройства).

Технические характеристики

Стандартная версия

Все версии из нержавеющей стали

Присоединение/Корпус

NG100

NG 160

NG 100

NG 160

Присоединение сзади MAN-R-...

...PF26W...

...PF76W...

...PG26W...

...PG76W...

...PF26...

...PF76...

...PG26...

...PG76...

Класс точности

1.6

Тип корпуса

Нержавеющая сталь 1.4301

Наполнитель

глицерин*

Кольцо

Нержавеющая сталь 1.4301

Указатель

Чер

ный анодированный алюминий

Черный анодированный алюминий

Механизм

латунь

нержавеющая сталь 1.4301

Диаметр

100 мм(от 0.4 бар) /160 мм (вплоть до 250 мбар)

100 мм(от 0.4 бар) /160 мм(вплоть до 250 мбар)

Окошко

Приборное стекло

Измеряющий элемент

нержавеющая сталь 1.4571 / Duratherm

нержавеющая сталь 1.4571 /Duratherm

Защита

IP65

IP 67

IP 65

IP 67

IP 65

IP 67

IP 65

IP 67

Защита от выхода за пределы измер.

Короткий промежуток 1.3 раз макс, диапазон

Вес

См. габариты

Температура окружающей среды

-20... +80 °С

Присоединение (материал)

нержавеющая сталь 1.4571

Резьбовое соединение

G 1/2 внеш резьба с10 ммотверстием

Макс, температура изм. среды

80 °С

Контакты

макс 3, но < 60 мбар только для индуктивных контактов 60/100 мбар макс. 2 замедл.конт.(4 контаткат по заказу)

Диапазон измерений мбар

Code of indicating range

-16...0мбар

..Е6

..E6

..Е6

-25 ...0 мбар

..E7

..Е7

-40 ...0 мбар

..E8

..Е8

-60 ...0 мбар

..E9

..Е9

-100 ...0 мбар

..E0

..Е0

-160 ...0 мбар

..E1

..Е1

-250 ...0 мбар

..E2

..Е2

0...16 мбар

..F8

0... 25 мбар

..F9

0... 40 мбар

..F0

0... 60 мбар

..F1

0...100 мбар

..F2

0... 160 мбар

..F3

0...250 мбар

..F4

Диапазон измерений бар

-0.4 ...0 бар

..AB

..АВ

- 0.6 ...0 бар

..AC

..АС

-1...0 бар

..AD

-1...+ 0.6 бар

..A0

..А0

..A0

..А0

-1...+1.5 бар

..A1

..А1

-1...+З бар

..A2

..А2

-1...+5 бар

..A3

-1...+9 бар

..A4

..А4

-1...+15 бар

..A5

..А5

0...0.4 бар

..BA

..ВА

0... 0.6 бар

..B1

..В1

0...1 бар

..B2

..В2

0... 1.6 бар

..B3

..ВЗ

0... 2.5 бар

..B4

..В4

0…4 бар

..B5

..В5

0…6 бар

..B6

..В6

..Вб

..В6

..Вб

0... 10 бар

..B7

..В7

..В 7

..В7

0... 16 бар

..B8

..В8

0... 25 бар

..B9

..В9

0...40 бар

..B0

..В0

Адаптированы к эксплуатации в РФ

..R

* Специальный наполнитель: парафиновое масло для более высоких температур (по запросу) или с контактами
Опции: Открытый измерительный фланец DIN 2501, DN 25, DN 50, DN 100 Открытый измерительный фланец ANSI В 16.5 класс 150,3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3" Открытый измерительный Фланец с ПТФЭ-покрытием DIN 2501, DN 25, DN 50 Открытый измерительный фланец с эбонитовым покрытием DIN 2501, DN 25, DN 50 Прочие измерительные фланцы или NPT соединения по запросу

Специальные материалы для деталей, контактирующих со средой
Приварная измерительная пружина
Измерительная пружина с ПТФЭ-покрытием
4-кратная защита от перегрузок
Эффуз ионная защита от перегрузок вплоть до 40 бар

Габариты
Стандартная версия

Габариты Стандартная версия MAN-P

NG	Диапазон измерен. [бар]	Габариты [мм]									Вес [кг]
		d	а	b	D1	D2	е	G	h±2	AF	Без наполнителя	С наполниетлем
100	≤0.25	160	15.5	48	101	99	17.5	G 1/2	135	27	3.0	3.4
160	≤0.25	160	15.5	50	161	159	17.5	G 1/2	165	27	3.5	4.3
100	≥ 0.4	100	15.5	48	101	99	17.5	G 1/2	135	27	1.7	2.1
160	≥ 0.4	100	15.5	50	161	159	17.5	G 1/2	165	27	2.2	3.0

с контактным устройством

Габариты с контактным устройством MAN-P

NG	Диапазон измерен. [бар]	Габариты [мм]									Прибл. вес [кг]
		Ød	а	В±1		D1	D2	G	h±2	AF	Без наполнителя		С наполнителем
				1+2конт.	3 конт.						1+2 конт.	3 конт.	1+2 конт.	3 конт.
100	≤0.25	160	15.5	82	97	101	99	G 1/2	135	27	3.2	3.3	3.9	4.0
160				101	120	161	159		165		3.8	3.9	5.3	5.7
100	≥ 0.4	100	15.5	82	97	101	99	G 1/2	135	27	1.9	2.0	2.6	2.7
160				101	120	161	159		165		2.5	2.6	4.0	4.4

Опции с соединительным фланцем в соответствие с DIN

Опции с соединительным фланцем в соответствие с DINMAN-P

1)Могут быть снабжены фланцем в соответствии с DIN, DIN 2526 форма D уплотнительная лента
2) Указанный вес дан с учетом дополнительных масс, добавленных к весу стандартной модели (с G 1/2 A DIN 16 288 соединением).

NG	DN15 PN10...40 ¹⁾	ds	К	d	b1	f	G1	h+2	Прибл. вес ²⁾ [КГ]
100	≤0.25	160	65	15	30	3	4xM12	106	2.5
160								138	2.5
100	≥ 0.4	100	65	15	30	3	4xM12	106	0.9
160								138	0.9

NG	DN25 PN10...40 ¹⁾	ds	k	d	b1	f	G1	h+2	Прибл. вес ²⁾ [КГ]
100	≤0.25	160	85	25	30	3	4xM12	106	2.5
160								138	2.5
100	≥ 0.4	115	85	25	30	3	4xM12	106	1.3
160								138	1.3

NG	DN32 PN10...40 ¹⁾	ds	k	d	b1	f	G1	h±2	Прибл. вес ²⁾ [КГ]
100	≤0.25	160	100	32	30	3	4xM16	106	2.5
160								138	2.5
100	≥ 0.4	100	100	32	30	3	4xM16	106	2.1
160								138	2.1

NG	DN40 PN10... 40 ¹⁾	ds	k	d	b1	f	G1	h+2	Прибл. вес ²⁾ [КГ]
100	≤0.25	160	110	40	30	3	4xM16	106	2.5
160								138	2.5
100	≥ 0.4	150	110	40	30	3	4xM16	106	2.5
160								138	2.5

Опции с соединительным фланцем в соответствие с DIN

NG	DN50 PN10...40 ¹⁾	ds	К	d	b1	f	G1	h±2	Прибл. вес ²⁾ [КГ]
100	≤0.25	165	125	50	30	3	4хМ16	106	2.8
160								138	2.8
100	≥ 0.4	165	125	50	30	3	4xM16	106	3.1
160								138	3.1

NG	DN65 PN10...40 ¹⁾	ds	К	d	b1	f	G1	h±2	Прибл. вес ²⁾ [КГ]
100	≤0.25	185	145	64	30	3	4хМ16	106	3.6
160								138	3.6
100	≥ 0.4	185	145	64	30	3	4xM16	106	4.0
160								138	4.0

NG	DN80 PN10...40 ¹⁾	ds	К	d	b1	f	G1	h±2	Прибл. вес ²⁾ [КГ]
100	≤0.25	200	160	64	30	3	4хМ16	106	4.3
160								138	4.3
100	≥ 0.4	200	160	64	30	3	4xM16	106	4.7
160								138	4.7

NG	DN100 PN 10/16 ¹⁾	ds	К	d	b1	f	G1	h±2	Прибл. вес ²⁾ [КГ]
100	≤0.25	220	180	64	30	3	8хМ16	106	5.4
160								138	5.4
100	≥ 0.4	220	180	64	30	3	8xØ18	106	5.8
160								138	5.8

NG	DN100 PN 25/40 ¹⁾	ds	К	d	b1	f	G1	h±2	Прибл. вес ²⁾ [КГ]
100	≤0.25	235	190	64	30	3	8xM20	106	6.3
160								138	6.3
100	≥ 0.4	235	190	64	30	3	8xØ22	106	6.7
160								138	6.7
