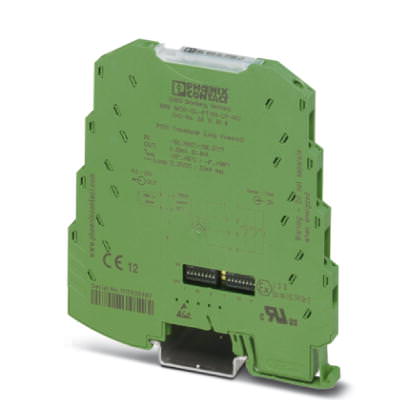

Измерительный преобразователь температуры - MINI MCR-SL-PT100-LP-SP - 2810382
Артикул: 110405
Наличие: Под заказ
Сделать заказ
Так же Вы можете заказать данную позицию по тел.: +7 (812) 200-96-95
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
Размеры
| Ширина | 6,2 мм |
| Высота | 93,1 мм |
| Глубина | 102,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 |
Входные данные
| Конфигурируемый / программируемый | да, предварительно сконфигурирован |
| Применяемые типы датчиков (RTD) | Pt 100 (МЭК 60751/EN 60751) |
| Ток питания датчика | 1 мА (постоянный) |
| Диапазон измерения температуры | -150 °C ... 300 °C (настраивается с помощь DIP-переключателей) |

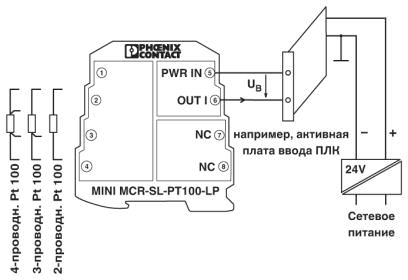

| Способ подключения | 2-, 3-, 4-проводной |
Выходные данные
| Конфигурируемый / программируемый | да, предварительно сконфигурирован |
| Выходной сигнал, ток | 4 мА ... 20 мА |
| | 20 мА ... 4 мА |
| макс. выходной ток | 23 мА (Ограничение на выходе) |
| Нагрузка / выходная нагрузка, выход тока | (Uпитание - 12 В) / 22 мА |
Питание
| Наименование | с питанием от сигнальной цепи |
| Диапазон напряжения питания | 12 В DC ... 30 В DC |
| Потребляемый ток, макс. | < 3,5 мА (без сигнального тока) |
| Потребляемая мощность | < 42 мВт |
Характеристики клемм
| Тип подключения | Пружинные зажимы |
| Сечение жесткого проводника мин. | 0,2 мм? |
| Сечение жесткого проводника макс. | 2,5 мм? |
| Сечение провода AWG/kcmil, мин. | 24 |
| Сечение провода AWG/kcmil, макс. | 12 |
| Сечение гибкого проводника мин. | 0,2 мм? |
| Сечение гибкого проводника макс. | 2,5 мм? |
| Длина снятия изоляции | 8 мм |
Общие сведения
| Температурный коэффициент, максимальный | < 0,02 %/K |
| Нелинейность | < 0,05 % (для всего измерительного диапазона) |
| гальваническая развязка | Основная изоляция согласно EN 61010 |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 50 В AC/DC |
| Испытательное напряжение, вход / выход / питание | 1,5 кВ (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | зеленый |
| Материал корпуса | PBT |
| Монтажное положение | на выбор |
| Соответствие нормам | Соответствие CE |
| ATEX | ? II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 одобр. |
| | Class I, Div. 2, Groups A, B, C, D T5 на рассмотрении |
Данные по ЭМС
| Наименование | Электромагнитное высокочастотное поле |
| Стандарты / нормативные документы | EN 61000-4-3 |
| типичное отклонение от конечного значения измерительного диапазона | 5 % |
| Наименование | Быстрые переходные помехи (вспышка) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| типичное отклонение от конечного значения измерительного диапазона | 5 % |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| типичное отклонение от конечного значения измерительного диапазона | 5 % |
eCl@ss
| eCl@ss 4.0 | 27200206 |
| eCl@ss 4.1 | 27200206 |
| eCl@ss 5.0 | 27200206 |
| eCl@ss 5.1 | 27200206 |
| eCl@ss 6.0 | 27200206 |
| eCl@ss 7.0 | 27200206 |
| eCl@ss 8.0 | 27200206 |
ETIM
| ETIM 2.0 | EC001446 |
| ETIM 3.0 | EC001446 |
| ETIM 4.0 | EC001446 |
| ETIM 5.0 | EC001446 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
