Датчик контроля угловых и линейных перемещений Энкодеры: RM6004 RM-4096-S24/N1B (19896)

Поставляем Датчик контроля угловых и линейных перемещений Энкодеры: RM6004 RM-4096-S24/N1B для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19896

Производитель

IFM

Категория

Датчики контроля угловых и линейных перемещений

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Реле промежуточное 24В DC 2НО+2НЗ 10А CA4KN22BW3 Schneider Electric

Смотреть ещё

Описание

Описание Энкодеры: RM6004 RM-4096-S24/N1B

Характеристики

Многооборотный энкодер
Интерфейс передачи данных SSI
Кабель
4096 оборотов
Разрешение 4096

Электронные данные

Рабочее напряжение [V]	10...30 DC
Потребление тока [mA]	200
Код	Код Грэя; возрастающие значения при вращении по часовой стрелке (со стороны вала)
Кодовый сигнал	Вход тактовых импульсов:TTL-совместимые сигналы, такт и такт (инверт.) из драйвера в RS 485 Вывод данных:последовательно передаваемые, TTL-совместимые сигналы данные и данные (инверт.) Инкрементальные сигналы:2 синусоидальные инкрементальные сигналы(A и B), с фазовой разницей в 90°, 1Vss 512 периодов сигнала за один оборот
Импульсная диаграмма	1 такт 2 данные

Выходы

Выход	Интерфейс передачи данных SSI

Диапазон измерения / настройки

Энкодеры
Разрешение	4096 шагов / 24 Bit

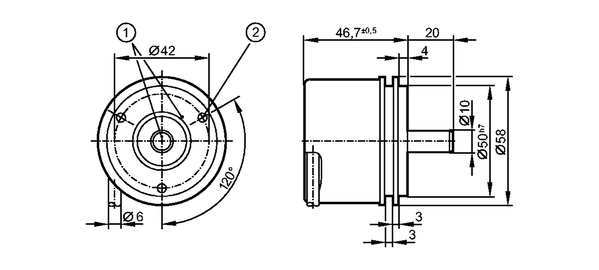

Механические данные

Макс.допустимая скорость вращ.механическая [об./мин.]	12000
Пусковой вращающий момент [Ncm]	1 (20 °C)
Макс. нагрузка вала (на конце вала) [Н] [N]	аксиальный 10; радиальный 20
вал, материал [mm]	O 10, сталь (1.4104)
Вибропрочность	30 g (55...2000 Hz)
Ударопрочность	100 g (6 ms)
Материал	алюминий
Вес [kg]	0,49

Условия эксплуатации

Макс. допустимая относительная влажность воздуха [%]	75 *)
Температура окружающей среды [°C]	-40...85
Степень защиты	IP 64

Испытания / одобрения

MTTF [лет]	46

электрическое подключение

Электрическое подсоединение

Кабель PUR (полиуретан) / 1 m; радиальный, может быть использован как аксиальный

Макс. длина проводки [m]

100

Назначение жил кабеля при подключении

чёрный:	n.c.
красный:	n.c.
зелёный:	n.c.
коричневый:	n.c.
коричневый/зелёный:	10...30V (Up)
фиолетовый:	такт
желтый:	такт (inv.)
Экран:	кожух

белый/зелёный:	0V (Un)
синий/чёрный:	B+
красный/чёрный:	B-
серый:	данные
зелёный/чёрный:	A+
жёлтый/чёрный:	A-
розовый:	данные (inv.)

Примечания

Не задействованные выходы/ провода не должны использовться! T = 1...10 µs / t1 ? 0,4 µs (без кабеля) / t2 = 17...20 µs (время отклика) *) кратковременно 95%
Упаковочная величина [штука]	1
