Датчик контроля угловых и линейных перемещений Энкодеры: RU1078 RU-5000-I05/K (19977)

Поставляем Датчик контроля угловых и линейных перемещений Энкодеры: RU1078 RU-5000-I05/K для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19977

Производитель

IFM

Категория

Датчики контроля угловых и линейных перемещений

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

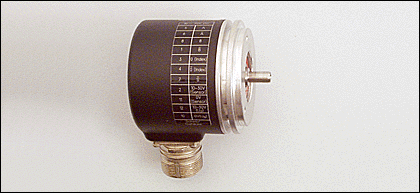

Описание Энкодеры: RU1078 RU-5000-I05/K

Характеристики

Энкодер со сплошным валом
TTL (RS-422) - выход 20 мА
Электрический разъём
сельсин-фланец
Разрешение 5000

Электронные данные

Рабочее напряжение [V]	5 DC ± 0,5
Потребление тока [mA]	150
Фазовый сдвиг A и B [°]	90
Частота переключения [kHz]	300
Импульсная диаграмма	выход A выход B 0-индекс

Выходы

Выход	TTL (RS-422) - выход 20 мА

Диапазон измерения / настройки

Энкодеры
Разрешение	5000

Механические данные

Макс.допустимая скорость вращ.механическая [об./мин.]	12000
Пусковой вращающий момент [Ncm]	1 (20 °C)
Макс. нагрузка вала (на конце вала) [Н] [N]	аксиальный 10; радиальный 20
вал, материал [mm]	O 6, сталь (1.4104)
Вибропрочность	15 g (55...2000 Hz)
Ударопрочность	100 g (6 ms)
Материал	алюминий
Вес [kg]	0,42

Условия эксплуатации

Макс. допустимая относительная влажность воздуха [%]	Max. 98
Температура окружающей среды [°C]	-30...100
Температура хранения [°C]	-30...100
Степень защиты	IP 64

Испытания / одобрения

MTTF [лет]	190

электрическое подключение

Электрическое подсоединение

Фланец-вставка M23; радиальный; ifm 1001.4

Назначение жил кабеля при подключении

1:	B (inv.)
2:	L+ (датчик)
3:	0-индекс
4:	0-индекс (inv.)
5:	A
6:	A (inv.)
7:	ошибка (inv.)
8:	B
9:	n.c.
10:	0V
11:	0V (датчик)
12:	L+
защитный экран:	кожух
