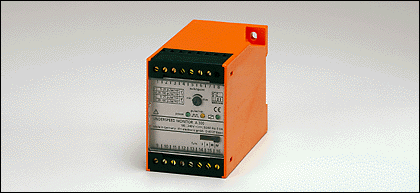

Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DA0001 A300/230VAC (13344)

Поставляем Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DA0001 A300/230VAC для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13344

Производитель

IFM

Категория

Датчики контроля угловых и линейных перемещений

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системы оценки, блоки питания: DA0001 A300/230VAC

Характеристики

Монитор контроля останова
A300
Установка корпуса на DIN-рейку

Область применения

Применение	Оценка импульсной последовательности для контроля падения скорости ниже предельного допустимого значения или пропуска импульсов
Функция переключения	F1/F2, с ползунковым переключателем
Коммутационный выход	реле (1 коммут. выход)

Электронные данные

Номинальное напряжение [V]	230 AC (50...60 Hz) / 24 DC
Допуск напряжения [%]	± 10
Дополнительное питание для датчиков [V]	24 DC (max. 30mA)

Входы

Цифровой	1
Входная частота (макс.) [имп./мин]	15000 (250 Hz)

Выходы

Реле
Реле	1
Предельная нагрузка на выход	8 A / 1250 VA / 250 V AC

Диапазон измерения / настройки

Настройка параметров в пределах [имп./мин.]	5...25 / 20...100
Настройка точки переключения	точная настройка потенциометром внутри диапазона
Гистерезис [% от Sp]	5 *)
Задержка при запуске [s]	15 **)

Точность/ погрешность

Воспроизводимость [% / Sp]	3

Условия эксплуатации

Температура окружающей среды [°C]	0...50
Степень защиты корпуса / клеммных зажимов	IP 40 / IP 20

Классификация безопасности

MTTF [a]	792

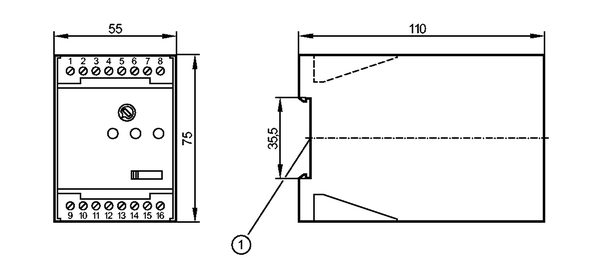

Механические данные

Материал	пластмасса
Вес [kg]	0,407

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Входной сигнал LED	желтый
Индикация состояния выхода LED	зелёный (горит при замкнутом реле на выходе)

электрическое подключение

Электрическое подсоединение

16 клемм ... 2,5 мм?

Назначение жил кабеля при подключении

01:	Резистор 0,1...3,9 MOhm
02:	Резистор 0,1...3,9 MOhm
03:	DC питание датчика (-)
04:	сигнал от датчика pnp
05:	DC питание датчика (+)
06:	DC Напряжение подсоединения (-)
07:	DC Напряжение подсоединения (+)
08:	n.c.
09:	n.c.
10:	n.c.
11:	n.c.
12:	реле (NC)
13:	реле (общий блок)
14:	реле (нормально открытый)
15:	AC Напряжение подсоединения (L)
16:	AC Напряжение подсоединения (N)

n.c. = не используется

1: Externer Widerstand zur Reduzierung der Anlaufuberbruckungszeit

Примечания

) зафиксирован *) уменьшение при помощи внешнего резистора
Упаковочная величина [штука]	1
