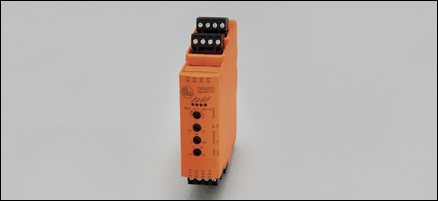

Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DD0296 D200/FR1B 110-240VAC 24VDC (13357)

Поставляем Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DD0296 D200/FR1B 110-240VAC 24VDC для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13357

Производитель

IFM

Категория

Датчики контроля угловых и линейных перемещений

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системы оценки, блоки питания: DD0296 D200/FR1B 110-240VAC 24VDC

Характеристики

Прибор контроля скорости
D200
Установка корпуса на DIN-рейку
Диапазон настройки 0.2...20 Гц / 20...2000 Гц

Область применения

Применение	Оценка импульсной последовательности для контроля предельных значений скорости; контроль скорости вращения
Функция переключения	F1-F4, с потенциометром
Коммутационный выход	Relais (1 Wechslerkontakt); Transistorausgang (pnp-geschaltet; extern versorgt)

Электронные данные

Номинальное напряжение [V]	110...240 AC / 27 (24) DC
Номинальная частота [Hz]	50...60
Допуск напряжения [%]	-20/+10 AC / -20/+10 DC
Мощность DC [W]	4
Мощность AC [W]	6
Дополнительное питание для датчиков [V]	18,5...30 DC SELV, ? 100 mA

Входы

Цифровой	1
входной сигнал	PNP (Typ 2 gem. IEC 61131-2)
Входная частота [Гц]	? 5000 (entsprechend min. Impuls-/Pausenlange 0,1 ms)

Выходы

Реле
Транзистор
Реле	1
Предельная нагрузка на выход	4 A (240 V AC, 24 V DC); омическое сопротивление
Гальваническая развязка	да
Isolationsfestigkeit	Verstarkt (gema? EN 61010)
Категория электрического перенапряжения	II
Степень загрязнения	2 (? 240 V AC)
Цифровой	1
Schaltspannung [V]	10...30 DC SELV
Номинальный ток [mA]	? 100
Защита от короткого замыкания	да

Диапазон измерения / настройки

Настройка параметров в пределах [Гц]	0,2...20 / 20...2000
Настройка точки переключения	2 предустановленных диапазона, точная настройка с помощью потенциометра
Гистерезис [% от Sp]	1...100
Задержка при запуске [s]	0,1...15

Условия эксплуатации

Температура окружающей среды [°C]	-25...60
Температура хранения [°C]	-25...70
Макс. допустимая относительная влажность воздуха [%]	80 % (31 °C), линейно уменьшающаяся до 50 % (40 °C), без конденсации
Верхняя точка уровня моря [м]	? 2000
Степень защиты корпуса / клеммных зажимов	IP 20 / IP 20

Испытания / одобрения

Сертификат	UL: N001

Классификация безопасности

MTTF [a]	212

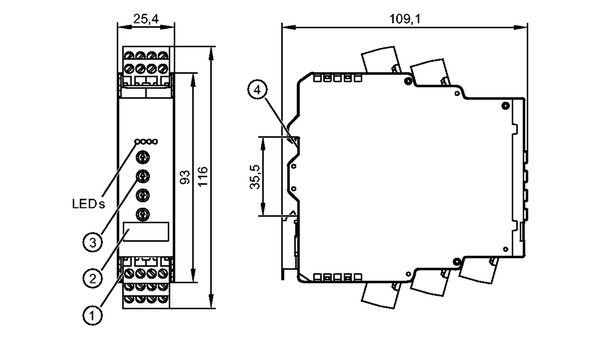

Механические данные

Материал	пластмасса: PC GF20
Монтаж	Рейка TH35 (по стандарту EN 60715)
Вес [kg]	0,238

Дисплеи / Элементы управления

Индикация	Блок питания 1 зелёный Входной сигнал 1 желтый Выход 1 зелёный (горит при замкнутом реле на выходе) Freigabesignal 1 желтый

электрическое подключение

Электрическое подсоединение

Прибор: 4-х полюсные клеммные колодки, с шагом контактов 5,0 мм; разъем: 4-х полюсный с резьбовым соединением

Назначение жил кабеля при подключении

01:	DC Напряжение подсоединения (+)
02:	DC Напряжение подсоединения (+)
03:	DC Напряжение подсоединения (-)
04:	DC Напряжение подсоединения (-)
05:	DC питание датчика (+)
06:	сигнал от датчика pnp
07:	DC питание датчика (-)
08:	Freigabesignal pnp
13:	питание Транзисторный выход (+)
14:	Транзисторный выход pnp
15:	Общее начало внешнее питание (-)
16:	n.c.
17:	реле (нормально открытый)
18:	реле (общий блок)
19:	реле (NC)
20:	n.c.
21:	AC Напряжение подсоединения (L)
22:	AC Напряжение подсоединения (L)
23:	AC Напряжение подсоединения (N)
24:	AC Напряжение подсоединения (N)

n.c. = не используется

Принадлежности

Принадлежности (входят в комплект)	Код товара E40173; разъем: 4-х полюсный с резьбовым соединением; (5 шт)
