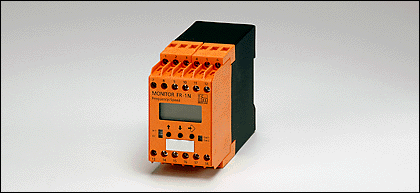

Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DD2004 MONITOR/FR-1 / 23-60VAC/DC (13363)

Поставляем Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DD2004 MONITOR/FR-1 / 23-60VAC/DC для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13363

Производитель

IFM

Категория

Датчики контроля угловых и линейных перемещений

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системы оценки, блоки питания: DD2004 MONITOR/FR-1 / 23-60VAC/DC

Характеристики

МОНИТОР
FR-1
Установка корпуса на DIN-рейку
2 релейных выхода
2 транзисторных выхода
Аналоговый выход
0/4...20 mA
программируемый
Функция самотестирования без необходимости подачи импульсов на вход
Электронная блокировка

Область применения

Применение	Система обработки импульсов с µ-процессором для частоты, числа оборотов, скорости, тактов, и машинных циклов
Функция переключения	2 точки переключения для контроля предельных значений скорости и допустимого диапазона

Электронные данные

Номинальное напряжение [V]	23...60 AC/DC (50...60 Hz) / 27 DC (typ. 24 DC)
Допуск напряжения [%]	-20...+10
Мощность [VA]	5 (3 W)

Входы

Pnp/npn; NAMUR (24 V) вспомогательное питание: 24 V DC / 15 mA; защита от короткого замыкания порог переключения pnp: > 12 V включение; 5 V выключение порог переключения npn: > 15 V выключение; 8 V включение входная частота (макс.): 5 kHz (соответствует мин. длительности импульса/паузы 0,1 ms)

Выходы

Реле
Транзистор
аналоговый
Предельная нагрузка на выход	6 A (250 V AC); B300, R300
Транзисторные выходы	Pnp; внешнее питание коммутируемое напряжение/ток: 24 V DC / max.15 mA; защита от коротких замыканий
Аналоговый выход	0/4...20 mA
Наиб.нагрузка [?]	500

Диапазон измерения / настройки

Настройка параметров в пределах [имп./мин.]	1...60000 (0,1...1000 Hz)

Точность/ погрешность

Погрешность измерения [в % от диапазона]	1

Условия эксплуатации

Температура окружающей среды [°C]	-20...60
Температура хранения [°C]	-25...80
Макс. допустимая относительная влажность воздуха [%]	75 (35°C)
Степень защиты корпуса / клеммных зажимов	IP 50 / IP 20

Испытания / одобрения

Электромагнитная совместимость	EN 61010 : 2001 ЭМС 89/336/EWG EN 61000-6-3 : 2007 EN 61000-6-2 : 2005

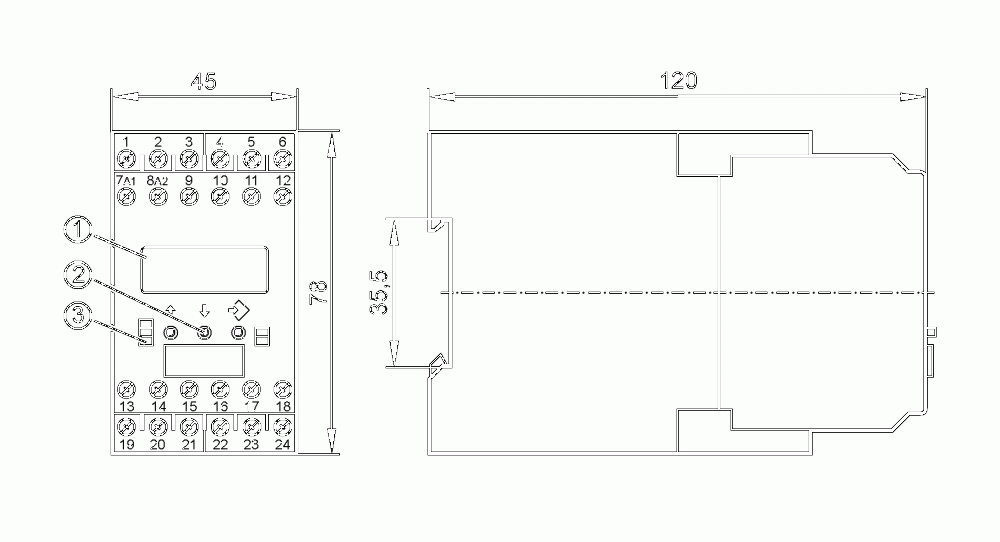

Механические данные

Материал	пластмасса
Вес [kg]	0,375

Дисплеи / Элементы управления

Входной сигнал LED	желтый
Индикация состояния выхода LED	зелёный (горит, когда реле под током / транзистор закрыт)
Функции дисплея LED	LCD-дисплей; 7/14-сегментный

электрическое подключение

Электрическое подсоединение

двухкамерные клеммные колодки 2 x 2,5 мм? (2 x AWG 14)

Назначение жил кабеля при подключении

1:	DC Напряжение подсоединения (L-)
2:	DC Напряжение подсоединения (L+)
3:	питание Транзисторные выходы (L+)
4:	сигнал от датчика pnp
5:	DC питание датчика (L+)
6:	DC питание датчика (L-)
7:	AC/DC Напряжение подсоединения
8:	AC/DC Напряжение подсоединения
9:	n.c.
10:	сигнал от датчика npn
11:	n.c.
12:	n.c.
13:	реле 1 (общий блок)
14:	реле 1 (нормально открытый)
15:	реле 1 (NC)
16:	Транзисторный выход 1 pnp
17:	Возврат, сброс 1 pnp
18:	Возврат, сброс 2 pnp
19:	реле 2 (общий блок)
20:	реле 2 (нормально открытый)
21:	реле 2 (NC)
22:	Аналоговый выход (+)
23:	Аналоговый выход (-)
24:	Транзисторный выход 2 pnp

Примечания

Прибор соответствует категории II перегрузки по напряжению ; степень герметизации 2
Упаковочная величина [штука]	1
